El puerto Ethernet de la impresora no está disponible cuando la tarjeta Gigabit Ethernet está conectada a la impresora. Utilice el puerto Ethernet de la tarjeta Gigabit Ethernet.

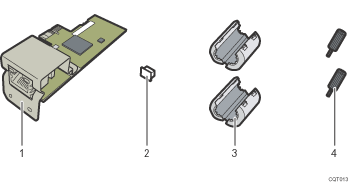

Compruebe el contenido de la caja.
Tarjeta Ethernet Gigabit
Tapa protectora (1)
Núcleos de ferrita (2)
Utilice los núcleos de ferrita incluidos cuando conecte un cable Ethernet a la tarjeta.
(principalmente Norteamérica)Estos artículos no vienen incluidos con la tarjeta Gigabit Ethernet.
Tornillos (2)
Apague la impresora y desenchufe el cable de alimentación.
Desconecte el cable del puerto Ethernet y, a continuación, cúbralo con la cubierta de protección.
Afloje el tornillo y retire la tapa de la ranura.
La tapa que ha retirado no necesita volver a utilizarse.
Retire los tornillos que fijan la placa del controlador.
Los tornillos extraídos se utilizarán más tarde para fijar la tarjeta del controlador.
Con el asa sujeta, tire hacia fuera de la tarjeta del controlador con cuidado.
Deslice la placa del controlador completamente hacia fuera y colóquela sobre una superficie plana, por ejemplo una mesa.
Instale la tarjeta Gigabit Ethernet en la posición indicada.
Instale la tarjeta Gigabit Ethernet cuidadosamente si el módulo SDRAM ya está instalado. Si la tarjeta Gigabit Ethernet entra en contacto con el módulo SDRAM, el módulo SDRAM puede dañarse.
Introduzca con cuidado la tarjeta Gigabit Ethernet verticalmente hasta el final.
Empuje completamente la tarjeta Gigabit Ethernet y confirme que está correctamente conectada a la placa del controlador.
Utilice los tornillos para fijar la tarjeta Gigabit Ethernet al panel de la placa del controlador.
Introduzca la placa del controlador en la impresora y empújela suavemente hasta el tope.
Empújela firmemente con el asa hacia la impresora. La impresora puede funcionar mal si la tarjeta controladora no está instalada correctamente.
Fije la tarjeta controladora a la impresora con los tornillos.
Imprima la página de configuración para confirmar que la tarjeta se ha instalado correctamente. Si es así, "Gigabit Ethernet" aparecerá en "Conexión dispositivo" de la página de configuración. Para obtener más información acerca de la impresión de la página de configuración, consulte Impresión de prueba.
Si la placa no se instaló correctamente, repita el procedimiento desde el principio. Si no puede instalarse correctamente incluso después de un segundo intento, póngase en contacto con su distribuidor o con un representante del servicio técnico.
Antes de utilizar la tarjeta, debe configurar los ajustes desde el panel de mandos. Para obtener más información, consulte Configuración de Ethernet.
