Anleitung zu Komponenten

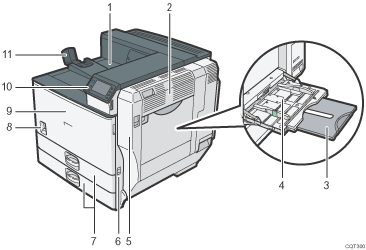

Vorderansicht und rechte Seitenansicht

1. Standardausgabeablage

   Die erstellten Drucke werden hier ausgegeben.

2. Obere rechte Abdeckung

   Öffnen Sie diese Abdeckung, um falsch eingezogenes Papier zu entfernen.

3. Bypassverlängerung

   Wenn Sie Papier mit einem größeren Format als A4 einlegen, ziehen Sie die Bypass-Erweiterung heraus.

4. Bypass

   Bis zu 100 Blatt Normalpapier können hier eingelegt werden.

5. Rechte Abdeckung (Duplexeinheit)

   Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen oder den Wartungskit B (die Fixiereinheit und die Transfereinheit) zu ersetzen.

6. Griff

   Ziehen Sie diesen Griff heraus, wenn Sie den Drucker heben.

7. Magazin 1, Magazin 2

   Bis zu 550 Blatt Normalpapier können in jedes Papierfach eingelegt werden.

8. Hauptschalter

   Mit diesem Schalter schalten Sie den Drucker ein und aus.

   Fahren Sie den Drucker herunter, bevor Sie ihn ausschalten. Einzelheiten zum Herunterfahren des Druckers finden Sie auf Ausschalten.

9. Vordere Abdeckung

   Öffnen Sie diese Abdeckung, um Toner oder den Wartungskit A (die Entwicklereinheit) zu ersetzen.

10. Bedienfeld

    Siehe Anleitung zu den Namen und Funktionen des Bedienfelds des Druckers.

11. Papierstütze

    Ziehen Sie die Papierstütze heraus, wenn Sie auf Papier mit einem größeren Format als A3 drucken.

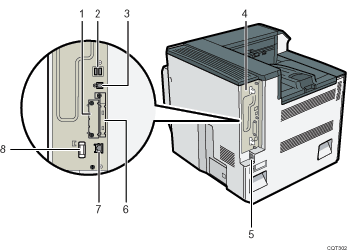

Rückansicht und linke Seitenansicht

1. Steckplatz für optionale Schnittstellenkarte

   Es können optionale Schnittstellenkarten eingesetzt werden.

   Setzen Sie eine optionale Gigabit Ethernet-Karte, eine Wireless LAN-Schnittstellenkarte oder eine IEEE 1284-Schnittstellenkarte ein.

2. USB-Anschluss A

   Hier können Sie externe Geräte, wie ein Kartenauthentifizierungsgerät, an den Drucker anschließen.

3. USB-Anschluss B

   Verwenden Sie ein USB-Kabel, um den Drucker an einen Computer anzuschließen.

4. Controller-Karte

   Schieben Sie sie heraus, um die Festplatte oder ein SDRAM-Modul zu installieren.

5. Netzanschluss

   Verbinden Sie hier das Netzkabel mit dem Drucker. Stecken Sie das andere Ende in eine Steckdose ein.

6. Steckplätze für Erweiterungskarten

   Entfernen Sie die Abdeckung und installieren Sie die SD-Karten.

7. Ethernet-Anschluss

   Verwenden Sie ein Netzwerkkabel, um den Drucker an ein Netzwerk anzuschließen.

8. Griff

   Verwenden Sie diesen Griff, wenn Sie die Controller-Karte herausziehen.

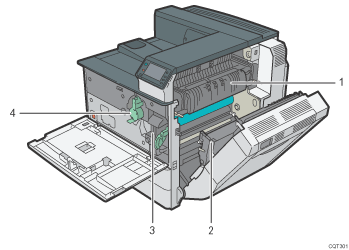

Innen

1. Fixiereinheit

   Tauschen Sie die Fixiereinheit aus, wenn die folgende Meldung angezeigt wird:

   • “Wartungskit B muss jetzt ausgetauscht werden. Wartungskit B austauschen. ”

     Die Fixiereinheit ist im Wartungskit B mit einbegriffen.

2. Transfereinheit

   Tauschen Sie die Transfereinheit aus, wenn die folgenden Meldung angezeigt wird:

   • “Wartungskit B muss jetzt ausgetauscht werden. Wartungskit B austauschen. ”

     Die Transfereinheit ist im Wartungskit B mit einbegriffen.

3. Entwicklereinheit

   Tauschen Sie die Entwicklereinheit aus, wenn die folgende Meldung angezeigt wird:

   • “Wartungskit A muss jetzt ausgetauscht werden. Wartungskit A austauschen. ”

     Die Entwicklereinheit ist im Wartungskit A mit einbegriffen.

4. Toner

   Ersetzen Sie den Toner, wenn die folgende Meldung angezeigt wird:

   • “ Kein Toner. Tonerbehälter austauschen. ”
