Der Ethernetanschluss des Druckers ist nicht verfügbar, wenn das Gigabit-Ethernet-Board im Drucker installiert ist. Verwenden Sie stattdessen den Ethernetanschluss auf dem Gigabit-Ethernet-Board.

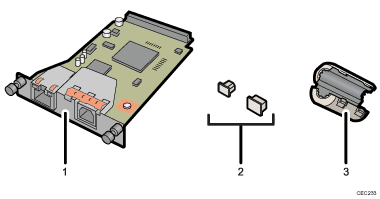

Den Kartoninhalt überprüfen.
Gigabit-Ethernet-Karte
Schutzkappen (2)
Ferritkern
Schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Wandsteckdose.
Ziehen Sie das Kabel aus dem Ethernetanschluss heraus und decken diesen dann mit den Schutzkappen ab.
Lösen Sie die beiden Schrauben und entfernen Sie die Steckplatzabdeckung.
Die entfernte Abdeckung wird nicht mehr verwendet.
Setzen Sie die Schnittstellenkarte vollständig ein.
Überprüfen Sie, ob die Schnittstellenkarte sicher mit dem Controller Board verbunden ist.
Ziehen Sie die beiden Schrauben an, um die Schnittstellenkarte zu befestigen.
Prüfen Sie, ob die Karte korrekt installiert wurde, indem Sie die Konfigurationsseite ausdrucken. Wenn es korrekt installiert ist, wird auf der Konfigurationsseite für "Geräteverbindung" der Eintrag "Gigabit Ethernet Board" angezeigt. Informationen zum Drucken der Konfigurationsseite finden Sie unter Testdruck.
Falls das Board nicht korrekt installiert wurde, wiederholen Sie den Vorgang von Anfang an. Falls sie selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Bevor Sie die Gigabit-Ethernetkarte verwenden können, müssen Sie die Einstellungen über das Bedienfeld konfigurieren. Für nähere Informationen siehe Ethernet-Konfiguration.
