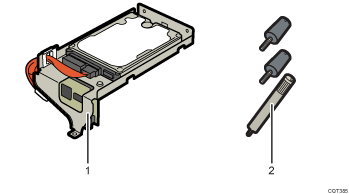

Den Kartoninhalt überprüfen.
Festplatte
Schrauben (3)
Schalten Sie den Drucker aus und ziehen Sie den Netzstecker aus der Wandsteckdose.
Entfernen Sie die Schrauben, mit denen das Controller Board befestigt ist.
Die entfernten Schrauben werden später zur Befestigung des Controller Boards benötigt.
Das Controller Board am Griff festhalten und vorsichtig herausziehen.
Ziehen Sie die Controllerkarte ganz heraus und legen Sie sie auf einer ebenen Fläche ab, z. B. auf einem Tisch.
Installieren Sie die Festplatte in der abgebildeten Position.
Installieren Sie die Festplatte vorsichtig, wenn das SDRAM-Modul bereits installiert ist. Wenn die Festplatte in Kontakt mit dem SDRAM-Modul kommt, wird das Modul möglicherweise beschädigt.
Haken Sie die Festplatte an der Controller Board-Platte ein und passen Sie dann die Festplatte vorsichtig bis zum Anschlag am Anschluss des Controller Boards ein.
Befestigen Sie die Festplatte mit zwei Schrauben an der Controller Board-Platte.
Befestigen Sie die Festplatte mit der übrigen Schraube am Controller Board.
Setzen Sie das Controller Board in den Drucker ein und drücken Sie es vorsichtig bis zum Anschlag hinein.
Drücken Sie es mithilfe des Griffs fest in den Drucker. Es kann zu einer Störung des Druckers kommen, wenn das Controller Board nicht korrekt installiert ist.
Controller Board mithilfe der Schrauben am Drucker befestigen.
Drucken Sie die Konfigurationsseite aus, um zu überprüfen, ob die Festplatte korrekt angebracht wurde. Wenn Sie richtig installiert wurde, erscheint für "Geräteverbindung" "Festplattenlaufwerk" auf der Konfigurationsseite. Informationen zum Drucken der Konfigurationsseite finden Sie unter Testdruck.
Falls die Festplatte nicht korrekt installiert wurde, wiederholen Sie den Vorgang von Anfang an. Falls sie selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Das Controller Board vorsichtig neu installieren. Für nähere Informationen siehe Vorsicht bei der erneuten Installation des Controller Boards.
Um die installierte Festplatte verwenden zu können, müssen Sie die Druckeroptionen unter "Zubehör" im Druckertreiber konfigurieren. Informationen über das Öffnen von "Zubehör" finden Sie in der Treiber-Installationsanleitung.
