Overzicht van alle apparaatonderdelen

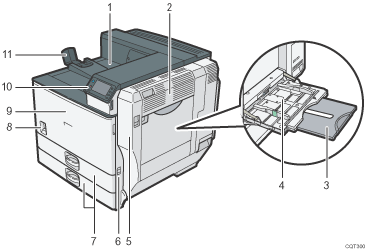

Aanzicht vanaf de voor- en rechterkant

1. Standaard uitvoerlade

   Hier worden afgedrukte pagina's uitgevoerd.

2. Paneel rechtsboven

   Open deze klep om vastgelopen papier te verwijderen.

3. Verlengstuk van de handinvoer

   Wanneer u papier groter dan A4 laadt, trek het verlengstuk van de handinvoerlade naar buiten.

4. Handinvoer

   U kunt tot 100 vellen normaal papier plaatsen.

5. Rechter paneel (duplexeenheid)

   Open deze klep om vastgelopen papier te verwijderen of om de onderhoudskit B (de fuseereenheid en de transfereenheid) te vervangen.

6. Handvat

   Trek dit handvat naar buiten als u de printer optilt.

7. Lade 1, lade 2

   U kunt tot 550 vel normaal papier in elke lade plaatsen.

8. Aan-/uitschakelaar

   Gebruik deze schakelaar om de printer in en uit te schakelen.

   Voer de uitschakelingsprocedure uit voor u de stroom uitschakelt. Voor informatie over het uitschakelen van de printer, zie Het apparaat uitzetten.

9. Voorpaneel

   Open deze klep om de toner of de onderhoudskit A (de ontwikkeleenheid) te vervangen.

10. Bedieningspaneel

    Zie Namen en functies van het bedieningspaneel van de printer.

11. Verlengstuk

    Trek het verlengstuk uit wanneer u op papier groter dan A3 afdrukt.

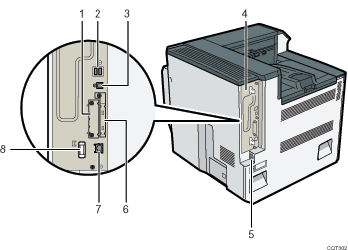

Aanzicht vanaf de achter- en linkerkant

1. Optionele interfacekaartsleuf

   Optionele interfacekaarten kunnen worden geplaatst.

   Plaats een optionele gigabit ethernetkaart, een draadloze LAN-interfacekaart of een IEEE 1284 interfacekaart.

2. USB-poort A

   Sluit externe apparaten, zoals een apparaat voor kaartverificatie, op de printer aan.

3. USB-poort B

   Sluit de printer met behulp van een USB-kabel aan op de computer.

4. Controllerkaart

   Schuif deze uit om de harde schijf of de SDRAM-module te installeren.

5. Voeding

   Verbind het netsnoer met de printer. Steek het andere uiteinde van de kabel in het stopcontact.

6. Sleuven voor geheugenkaarten

   Verwijder het paneel en plaats de SD-kaarten.

7. Ethernetpoort

   Gebruik een netwerkinterfacekabel om de printer op een netwerk aan te sluiten.

8. Handvat

   Houd dit handvat vast wanneer u de controllerkaart eruit trekt.

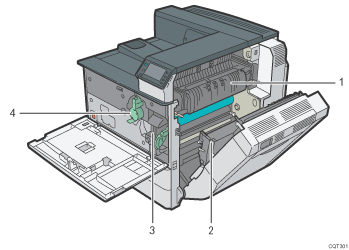

Binnenkant

1. Fuseereenheid

   Vervang de fuseereenheid wanneer de volgende melding wordt weergegeven:

   • “Onderhoudskit B moet nu vervangen worden. Vervang Onderhoudskit B. ”

     De fuseereenheid is inbegrepen in Onderhoudskit B.

2. Transfereenheid

   Vervang de transfereenheid wanneer de volgende melding verschijnt:

   • “Onderhoudskit B moet nu vervangen worden. Vervang Onderhoudskit B. ”

     De transfereenheid is inbegrepen in Onderhoudskit B.

3. Ontwikkeleenheid

   Vervang de ontwikkeleenheid wanneer de volgende melding wordt weergegeven:

   • “Onderhoudskit A moet nu vervangen worden. Vervang Onderhoudskit A. ”

     De ontwikkeleenheid is inbegrepen in Onderhoudskit A.

4. Toner

   Vervang de toner wanneer de volgende melding wordt weergegeven:

   • “ Geen toner. Vervang tonercartridge. ”
