Guida ai componenti

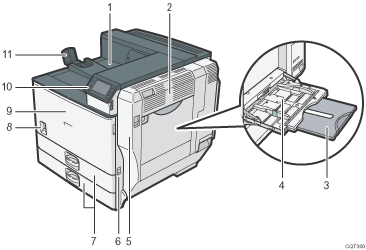

Vista anteriore destra

1. Vassoio di uscita standard

   Le pagine stampate escono su questo vassoio.

2. Sportello superiore destro

   Aprire questo sportello per rimuovere la carta inceppata.

3. Estensione del vassoio bypass

   Nel caso in cui la carta da caricare eccede il formato A4, estrarre l'estensione del Vassoio bypass.

4. Vassoio bypass

   Possono essere caricati fino a 100 fogli di carta comune.

5. Sportello destro (unità fronte-retro)

   Aprire questo sportello per rimuovere la carta inceppata o per sostituire il kit di manutenzione B (l'unità di fusione e l'unità di trasferimento).

6. Maniglia

   Estrarre questa maniglia per sollevare la stampante.

7. Vassoio 1, Vassoio 2

   Ciascun vassoio può contenere fino a 550 fogli di carta comune.

8. Interruttore principale

   Utilizzare questo interruttore per accendere e spegnere la stampante.

   Eseguire la procedura di chiusura, prima di disinserire l'alimentazione elettrica. Per informazioni dettagliate su come spegnere la stampante, vedere Spegnere l'alimentazione.

9. Sportello anteriore

   Aprire questo sportello per sostituire il kit di manutenzione A (l'unità di sviluppo).

10. Pannello di controllo

    Vedere Guida a nomi e funzioni del pannello di controllo della stampante.

11. Supporto carta

    Estendere il supporto carta se il formato della carta da stampare eccede il formato A3.

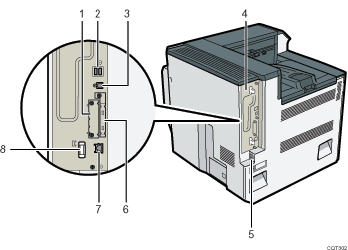

Vista posteriore sinistra

1. Slot scheda di interfaccia opzionale

   È possibile inserire delle schede di interfaccia opzionali.

   Inserire una scheda Gigabit Ethernet, una scheda di interfaccia wireless LAN o una scheda di interfaccia IEEE 1284 opzionali.

2. Porta USB A

   Consente di collegare periferiche esterne alla stampante, come ad esempio un dispositivo di autenticazione tramite scheda.

3. Porta USB B

   Utilizzare un cavo USB per connettere la stampante ad un computer.

4. Scheda controller

   Estrarre questa scheda per installare il disco fisso o il modulo SDRAM.

5. Connettore di alimentazione

   Collegare il cavo di alimentazione alla stampante. Inserire l'altra estremità del cavo in una presa elettrica.

6. Slot schede di espansione

   Rimuovere il coperchio e installare le schede SD.

7. Porta Ethernet

   Utilizzare un cavo di interfaccia di rete per collegare la stampante a una rete.

8. Maniglia

   Afferrare questa maniglia per estrarre la scheda controller.

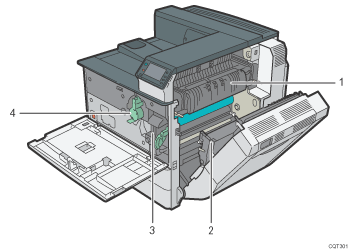

Interno

1. Unità di fusione

   Sostituire l'unità di fusione quando sul display vengono visualizzati i messaggi seguenti:

   • “È necessario sostituire il kit di manutenzione B. Sostituire il kit di manutenzione B.”

     L'unità di fusione è inclusa nel kit di manutenzione B.

2. Unità di trasferimento

   Sostituire l'unità di trasferimento quando vengono visualizzati i seguenti messaggi:

   • “È necessario sostituire il kit di manutenzione B. Sostituire il kit di manutenzione B.”

     L'unità di trasferimento è inclusa nel kit di manutenzione B.

3. Unità di sviluppo

   Sostituire l'unità di sviluppo quando vengono visualizzati i seguenti messaggi:

   • “È necessario sostituire il kit di manutenzione A. Sostituire il kit di manutenzione A.”

     L'unità di sviluppo è inclusa nel kit di manutenzione A.

4. Toner

   Sostituire il toner quando viene visualizzato il seguente messaggio:

   • “ Toner esaurito. Sostituire la cartuccia toner. ”
