Guide des composants

Vue avant droite

1. Réceptacle de sortie standard

   Les documents imprimés sont empilés à cet endroit.

2. Capot supérieur droit

   Ouvrez ce capot pour retirer du papier coincé.

3. Extension du Bypass

   Lorsque vous chargez du papier de format supérieur à A4, retirez l'extension du bypass.

4. Bypass

   Il est possible de charger jusqu'à 100 feuilles de papier ordinaire.

5. Capot droit (unité Recto/Verso)

   Ouvrez ce capot pour pour retirer le papier coincé ou pour remplacer le Kit de maintenance B(l'unité de fusion et le rouleau de transfert).

6. Poignée

   Tirez la poignée en soulevant l'imprimante.

7. Magasin 1, Magasin 2

   Il est possible de charger jusqu'à 550 feuilles de papier ordinaire dans chaque magasin.

8. Interrupteur d'alimentation

   Utilisez cet interrupteur pour allumer et éteindre l'imprimante.

   Exécutez la procédure d'arrêt avant de mettre l'appareil hors tension. Pour de plus amples informations sur l'arrêt de l'imprimante, reportez-vous à Mise hors tension.

9. Capot avant

   Ouvrez ce capot pour remplacer le toner ou le Kit de maintenance A (l'unité de développement).

10. Panneau de commande

    Reportez-vous à Guide relatif aux noms et fonctions du panneau de commande de l'imprimante.

11. Support papier

    Sortez le support papier lorsque vous imprimez sur un format de papier supérieur à A3.

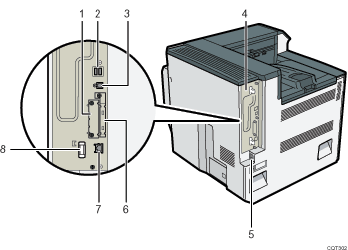

Vue arrière gauche

1. Emplacement pour carte d'interface en option

   Vous pouvez insérer des cartes d'interface en option.

   Insérez une carte Gigabit Internet en option, une carte d'interface LAN sans fil ou une carte d'interface IEEE 1284.

2. Port USB A

   Connectez les périphériques externes à l'imprimante, tels qu'un dispositif d'authentification de carte.

3. Port USB B

   Utilisez un câble USB pour relier l'imprimante à un ordinateur.

4. Carte contrôleur

   Retirez-le pour installer le disque dur ou le module SDRAM.

5. Connecteur d'alimentation

   Connectez le cordon d'alimentation à l'imprimante. Insérez l'autre extrémité dans une prise de courant.

6. Emplacements pour cartes d'extension

   Retirez le capot et installez les cartes SD.

7. Port Ethernet

   Utilisez un câble d'interface réseau pour raccorder l'imprimante au réseau.

8. Poignée

   Tenez cette poignée lorsque vous retirez la carte contrôleur.

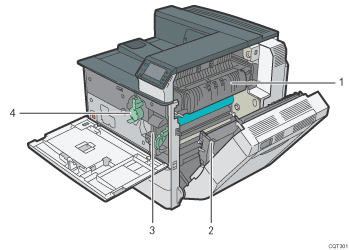

Intérieur

1. Unité de fusion

   Remplacez l'unité de fusion lorsque le message suivant s'affiche :

   • “Le kit de maintenance B doit être remplacé maintenant. Remplacer le kit de maintenance B. ”

     L'unité de fusion est comprise dans le kit de maintenance B.

2. Unité de transfert

   Remplacez l'unité de transfert lorsque le message suivant s'affiche :

   • “Le kit de maintenance B doit être remplacé maintenant. Remplacer le kit de maintenance B. ”

     L'unité de transfert est comprise dans le Kit de maintenance B.

3. Unité de développement

   Remplacez l'unité de développement lorsque le message suivant s'affiche :

   • “Le kit de maintenance A doit être remplacé maintenant. Remplacer le kit de maintenance A. ”

     L'unité de développement est comprise dans le Kit de maintenance A.

4. Toner

   Remplacez la cartouche de toner lorsque le message suivant s'affiche :

   • “ Fin de toner. Remplacer cartouche de toner. ”
