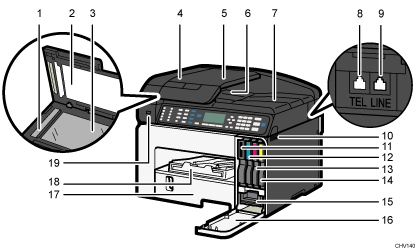

Framifrån

Skanningsglas

Här skannas de original som placeras i den automatiska dokumentmataren.

Lock till originalglaset

Öppna locket för att placera original på originalglaset.

Originalglas

Här placerar du original som ska kopieras, skannas eller faxas med utskriftssidan ner.

Dokumentmatarens lucka (ADF)

Öppna den här luckan för att avlägsna original som fastnat i dokumentmataren.

Dokumentmatarens inmatningsfack

Placera buntar med original här. De matas in automatiskt. Dokumentmataren kan användas för dubbelsidiga original.

Dokumentmatarens utmatningsfack

Original som har skannats med dokumentmataren matas ut här.

Pappersguide

Höj pappersguiden att förhindra att original i A4- eller Letter-format faller ner från maskinen.

Uttag för extern telefon (endast SG 3110SFNw)

Anslut en extern telefon.

G3-linje (analog) gränssnittsanslutning (endast SG 3110SFNw)

Anslut en telefonlinje.

Ventilationsöppningar

Här cirkulerar luft så att maskinens insida inte blir för varm. Luta aldrig något mot luftgallret och blockera det aldrig på något sätt. Om maskinens insida blir för varm kan ett maskinhaveri uppstå.

Skrivarpatron (svart)

Skrivarpatron (cyan)

Skrivarpatron (magenta)

Skrivarpatron (gul)

Bläckuppsamlare

Höger frontlucka

I vanliga fall håller du den här luckan stängd. Öppna luckan när du behöver installera eller byta skrivarpatron eller bläckuppsamlare.

Kassett 1

Fyll på papper här.

(främst Nordamerika)

Om du vill skriva ut på större papper än A4- eller Letter-format drar du ut kassettens förlängning.

Utmatningsramp

Utskrifter matas till utmatningsfacket

Dra ut denna för att hålla utskrifter i större pappersformat på plats.

USB-port

Sätt i ett USB-minne för att använda funktionen Skanna till USB eller anslut en digitalkamera med en USB-kabel för PictBridge-utskrift.
