Vista frontal

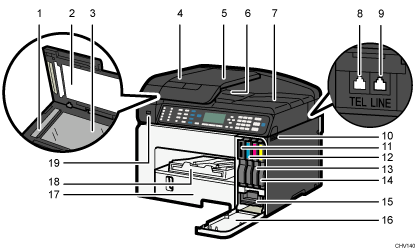

ilustração numerada da parte frontal do equipamento

  1. Vidro de leitura

    Os originais que são colocados no ADF são digitalizados aqui.

  2. Tampa do vidro de exposição

    Abra esta tampa para colocar originais no vidro de exposição.

  3. Vidro de exposição

    Ponha aqui os originais com a face para baixo, para cópia, digitalização ou envio por fax.

  4. Tampa do ADF (Alimentador automático de documentos)

    Abra esta tampa para retirar originais encravados no ADF.

  5. Bandeja de entrada para o ADF

    Coloque os conjuntos de originais aqui. Estes serão alimentados automaticamente. Este alimentador de documentos pode ser utilizado para originais com dois lados.

  6. Bandeja de saída para o ADF

    Os originais digitalizados com o ADF são entregues a partir daqui.

  7. Guia do papel

    Levante a guia do papel para impedir que os originais de formato A4 ou Letter caiam do equipamento.

  8. Tomada para telefone externo (apenas SG 3110SFNw)

    Ligue um telefone externo.

  9. Tomada para interface de linha G3 (analógico) (apenas SG 3110SFNw)

    Ligue a uma linha telefónica.

  10. Saída de ventilação

    O ar entra aqui para impedir o aquecimento excessivo no interior do equipamento. Não encoste nada à saída de ventilação nem a bloqueie de nenhuma forma. Se o interior do equipamento ficar muito quente, pode ocorrer uma avaria.

  11. Cartucho de impressão (preto)

  12. Cartucho de impressão (ciano)

  13. Cartucho de impressão (magenta)

  14. Cartucho de impressão (amarelo)

  15. Unidade de desperdícios de tinta

  16. Tampa frontal direita

    Por norma, mantenha esta tampa fechada. Abra-a apenas quando tiver de instalar ou substituir um cartucho de impressão ou a unidade de desperdícios de tinta.

  17. Bandeja 1

    Coloque papel aqui.

    Ícone da região B(principalmente América do Norte)

    Se pretender imprimir em papel de tamanho superior a formato A4 ou letter, puxe o extensor da bandeja para fora.

  18. Bandeja de saída

    As impressões são entregues na bandeja de saída.

    Retire quando utilizar papel grande para impedir a queda do papel impresso.

  19. Porta de memória flash USB

    Introduza uma memória flash USB para utilizar a função Scan to USB ou ligue uma câmara digital com um cabo USB para imprimir utilizando PictBridge.
