Sett forfra

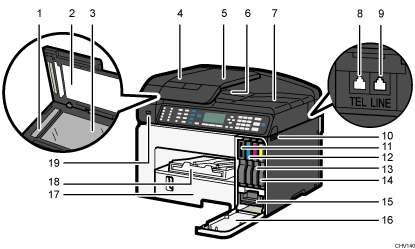

Illustrasjon av maskinen sett forfra med nummererte bildetekster

  1. Skanneglass

    Originaler som legges i den automatiske dokumentmateren skannes her.

  2. Deksel til glassplaten

    Åpne dette dekselet for å legge originaler på glassplaten.

  3. Glassplate

    Legg originalene med forsiden ned her for kopiering, skanning eller faksing.

  4. ADF-deksel (automatisk dokumentmater)

    Åpne dette dekselet for å fjerne originaler som sitter fast i ADF.

  5. Magasin for ADF

    Legg bunken med originaler her. De mates automatisk. Tosidige originaler kan også brukes i dokumentmateren.

  6. Mottaksbrett for ADF

    Originaler som er skannet med ADF leveres herfra.

  7. Papirfører

    Hev papirføreren for å hindre at originaler i A4- eller Letter-format faller ut av maskinen.

  8. Ekstern telefonkontakt (kun SG 3110SFNw)

    Koble til en ekstern telefon.

  9. Grensesnittkontakt for G3 (analog) linje (kun SG 3110SFNw)

    Koble til en telefonlinje.

  10. Ventilasjonsåpning

    Skriveren bruker dette til å ventilere maskinens innside, slik at den ikke blir for varm. Ikke støtt noe mot ventilasjonsåpningen, eller blokker den på noen måte. Hvis maskinen blir for varm, kan det hende at den stopper.

  11. Skriverkassett (svart)

  12. Skriverkassett (cyan)

  13. Skriverkassett (magenta)

  14. Skriverkassett (gul)

  15. Blekkoppsamler

  16. Høyre frontdeksel

    Vanligvis holdes dette dekslet lukket. Du må bare åpne dette dekslet når du må installere eller bytte ut en skriverkassett eller blekkoppsamleren.

  17. Magasin 1

    Legg i papiret her.

    Region B-ikon(hovedsakelig Nord-Amerika)

    Hvis du vil skrive ut på papir som er større enn A4 eller brevstørrelse, trekk ut forlengelsen for magasinet.

  18. Mottaksbrett

    Utskriftene sendes til mottaksbrettet.

    Trekk ut denne når du bruker store ark, slik at du unngår at papiret faller ned.

  19. Port til USB-disk

    Sett inn en USB-disk hvis du vil bruke funksjonen Skann til USB eller koble til et digitalkamera med en USB-kabel hvis du vil skrive ut med PictBridge.
