Vooraanzicht

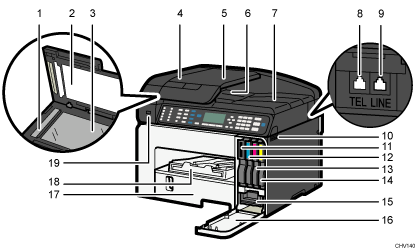

Illustratie van voorkant van het apparaat met genummerde onderdelen

  1. Scanglasplaat

    Originelen die in de ADF worden geplaatst, worden hier gescand.

  2. Klep voor de glasplaat

    Open deze klep om originelen op de glasplaat te plaatsen.

  3. Glasplaat

    Plaats originelen met de bedrukte zijde omlaag bij kopiëren, scannen en faxen.

  4. Klep van ADF (Automatische documentinvoer)

    Open deze klep om originelen die zijn vastgelopen in de ADF te verwijderen.

  5. Invoerlade voor de ADF

    Plaats hier stapeltjes originelen. Ze worden automatisch ingevoerd. Deze documentinvoer kan worden gebruikt voor tweezijdige originelen.

  6. Uitvoerlade voor de ADF

    Originelen die gescand zijn met de ADF worden hier uitgevoerd.

  7. Papiergeleider

    Verhoog de papiergeleider om te voorkomen dat originelen van A4- of Letter-formaat van het apparaat vallen.

  8. Externe telefoonaansluiting (uitsluitend SG 3110SFNw)

    Sluit een externe telefoon aan.

  9. G3 (analoog) lijninterfaceconnector (uitsluitend SG 3110SFNw)

    Sluit een telefoonlijn aan.

  10. Ventilatie-opening

    Lucht wordt hier uitgestoten om te voorkomen dat de binnenkant van het apparaat te warm wordt. Plaats niets tegen de luchtuitlaat en zorg dat deze niet wordt geblokkeerd. Als de binnenkant van het apparaat te warm wordt, kan er een defect optreden.

  11. Printcartridge (zwart)

  12. Printcartridge (cyaan)

  13. Printcartridge (magenta)

  14. Printcartridge (geel)

  15. Inktopvangeenheid

  16. Rechtervoorklep

    Houd deze klep normaal gesproken dicht. Open deze klep uitsluitend wanneer u een inktcartridge of de inktopvangeenheid moet vervangen.

  17. Lade 1

    Hier plaatst u het papier in.

    Regio B pictogram(voornamelijk in Noord-Amerika)

    Wanneer u wilt afdrukken op papier dat groter is dan A4-formaat of Letter-formaat trekt u de uitvoerklep uit.

  18. Uitvoerplank

    Afdrukken worden op de uitvoerplank afgeleverd.

    Trek deze verlenging naar buiten wanneer u papier van een groot formaat gebruikt. Dit voorkomt dat het papier op de grond valt.

  19. Poort voor USB-geheugenkaart

    Steek een USB-geheugenkaart in het apparaat om de functie Scannen naar USB te gebruiken of sluit een digitale camera aan via een USB-kabel voor afdrukken met PictBridge.
