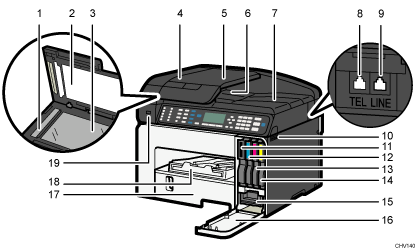

Maskinen set forfra

Scannerglas

Originaler, der lægges i ADF'en, scannes her.

Låge til glaspladen

Åbn lågen for at anbringe originaler på glaspladen.

Glasplade

Placér originalerne til kopiering, scanning eller faxning hér med forsiden nedad.

ADF-låge (automatisk dokumentføder)

Åbn lågen for at fjerne originaler, der sidder fast i ADF'en.

Kassette til ADF'en

Anbring en stak originaler her. De bliver indført automatisk. Dokumentføderen kan anvendes til to-sidede originaler.

Modtagebakke til ADF'en

Originaler, der scannes via ADF'en, kommer ud her.

Papirstyr

Hæv papirstyret for at forhindre originaler i A4- eller letter-format i at falde ned fra maskinen.

Ekstern telefonforbindelse (kun SG 3110SFNw)

Tilslut en ekstern telefon.

G3-linje (analog) til interfaceforbindelse (kun SG 3110SFNw)

Tilslut en telefonlinje.

Ventilation

Luften ventileres her for at forhindre, at maskinen bliver overophedet. Der må ikke stilles ting op ad ventilationsåbningen, og den må ikke blokeres. Hvis maskinen bliver overophedet, kan der forekomme nedbrud.

Printpatron (sort)

Printpatron (cyan)

Printpatron (magenta)

Printpatron (gul)

Blækopsamler

Højre frontlåge

Denne låge skal som regel holdes lukket. Åbn kun denne låge, hvis en tonerpatron eller blækopsamleren skal udskiftes.

Kassette 1

Ilæg papir her.

(hovedsageligt Nordamerika)

Hvis du vil udskrive i et format, der er større end A4 eller Letter, skal du trække bakkeforlængeren ud.

Modtagebakke

Udskrifter leveres i modtagebakken.

Træk den ud, når du udskriver papir i stort format, så papiret ikke falder af.

USB-nøgleport

Isæt en USB-nøgle for at anvende funktionen Scan til USB, eller tilslut et digitalkamera vha. et USB-kabel til PictBridge-udskrivning.
