Ovládací panel

Ovládací panely vyobrazené na ilustracích v této příručce nebudou přesně odpovídat ovládacímu panelu modelu SG 3100SNw. Je to tak proto, že na ilustracích jsou zobrazeny ovládací panely SG 3110SFNw.

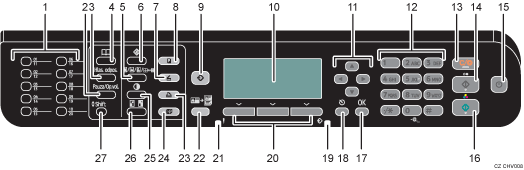

ilustrace ovládacího panelu s očíslovanými popiskami

  1. Tlačítka Bleskové volby

    Použijte konkrétní tlačítko, chcete-li vybrat cíl skenování nebo faxu, ke kterému je v adresáři registrována Blesková volba.

  2. Tlačítko [Pauza/Opak.volba] (pouze u SG 3110SFNw)

    • Pauza

      Stisknutím vložíte pauzu do čísla faxu. Pauza je označena "-".

    • Opak. volba

      Stiskem zobrazíte naposledy použité volby. Toto zařízení může uložit max. 10 faxových cílů a jeden cíl pro skenování.

  3. Tlačítko [Hlas. odposlech] (pouze u SG 3110SFNw)

    Stiskněte pro vytáčení s hlas. odposlechem, při němž lze kontrolovat stav cíle při posílání faxu.

  4. Tlačítko [Adresář]

    Stiskněte toto tlačítko, chcete-li vybrat z adresáře cíl (příjemce) pro skenovaní nebo faxování.

  5. Tlačítko [Kvalita obrazu]

    Stiskněte pro nastavení kvality skenovaní u stávající úlohy.

    • Režim kopírky: Můžete zadat "Typ originálu" - "Text", "Foto" nebo "Text/Foto". Můžete zadat "Kvalita tisku" - "Vysoká rychlost", "Standard" nebo "Vysoká kvalita". Můžete také zadat "Temporally Envelope Mode".

    • Režim skeneru: zvolte rozlišení.

    • Režim faxu: zvolte Standard, Detail, Jemný nebo Foto..

  6. Tlačítko [Nástroje uživatele]

    Stiskněte k zobrazení nabídky pro konfiguraci nastavení systému zařízení.

  7. Tlačítko [Skener]

    Stiskněte k přepnutí do režimu skeneru. Když je zařízení v režimu skeneru, zůstává tlačítko podsvícené.

  8. Tlačítko [Kopírka]

    Stiskněte k přepnutí do režimu kopírky. Když je zařízení v režimu kopírky, zůstává tlačítko podsvícené.

  9. Tlačítko [Program]

    Stiskněte k přepnutí do režimu programu. Když je zařízení v režimu programu, zůstává tlačítko podsvícené. Program vyvolaný touto funkcí je registrován pomocí Nastavení zařízení nebo pomocí aplikace Web Image Monitor.

    Pro podrobnosti o registraci sady určitých nastavení viz Pomocí aplikace Device Setting Utility.

  10. Displej

    Zobrazuje aktuální stav zařízení a zprávy.

  11. Rolovací tlačítka

    Stiskněte pro pohyb kurzoru v požadovaném směru.

    Když je zařízení v pohotovostním režimu, stisknutím a podržením tlačítka [Šipka dolů] déle než 3 sekundy zapnete čištění hlav pro všechny barvy.

  12. Číselná tlačítka

    Používejte k zadání číselných hodnot při volbě nastavení, jako jsou faxová čísla a počet kopií, nebo při volbě jmen zadávejte písmena.

  13. Tlačítko [Vymazat/Stop]

    • Když zařízení zpracovává úlohu: Stiskněte pro zrušení aktuální úlohy.

    • Během konfigurace zařízení: Stiskněte pro vymazání aktuálního nastavení.

    • V pohotovostním režimu: Stiskněte pro vymazání dočasných nastavení, jako je sytost nebo rozlišení obrazu.

  14. Tlačítko [Start ČB]

    Stiskněte pro skenování nebo kopírování černobíle nebo pro odeslání faxu.

  15. Tlačítko [Napájení]

    Stiskněte pro zapnutí napájení. Indikátor tlačítka zůstane podsvícený. Pro vypnutí napájení opět stiskněte. Viz Zapínání/vypínání napájení.

  16. Tlačítko [Start barev.]

    Stiskněte ke skenování nebo kopírování barevně.

  17. Tlačítko [OK]

    Stiskněte pro potvrzení nastavení nebo pro vstup do další úrovně nabídky.

  18. Tlačítko [Escape]

    Stiskněte ke zrušení poslední operace nebo pro návrat na předchozí úroveň nabídky.

  19. Indikátor příjmu dat

    Tento indikátor bliká, když zařízení přijímá tiskovou úlohu, při tisku zůstává podsvícený.

  20. Tlačítka voleb

    Stiskněte tlačítko, která odpovídá položce na dolním řádku displeje, kterou chcete zvolit.

  21. Výstražný indikátor

    Tento indikátor zůstává červeně podsvícený za jedné z následujících podmínek:

    • Dochází inkoust

    • Uvíznutí papíru

    • Otevřený kryt

    • Chyba SC

    • Chyba aplikace

    SG 3110SFNw pípne, když je indikátor podsvícený. Hlasitost pípnutí je možné nastavit na 5-úrovňové stupnici. Výchozí nastavení je [Střední].

    Objeví-li se chybová zpráva, zkontrolujte zprávu na ovládacím panelu a postupujte podle pokynů na Chybové a stavové zprávy na displeji.

  22. Tlačítko [Kop.karty ID]

    Stiskněte pro přeskočení do nabídky nastavení Kopie ID karty (průkazu).

    Po skončení kopírování se zobrazí úvodní displej.

  23. Tlačítko [Tiskárna]

    Stiskněte k přepnutí do režimu tiskárny. Když je zařízení v režimu tiskárny, zůstává tlačítko podsvícené.

  24. Tlačítko [Fax] (pouze SG 3110SFNw)

    Stiskněte k přepnutí do režimu faxu. Když je zařízení v režimu faxu, zůstává tlačítko podsvícené.

  25. Tlačítko [Sytost]

    Stiskněte k úpravě sytosti obrazu pro stávající úlohu. Vyberte si z pěti úrovní sytosti.

  26. Tlačítko [Zmenšení/Zvětšení]

    Stiskněte ke změně poměru zvětšení/zmenšení kopie v krocích po 1 % nebo fixního poměru změny formátu.

  27. Tlačítko [Shift]

    Stiskněte k přepnutí mezi bleskovou volbou čísel 1 až 10 a 11 až 20, když volíte cíl skenovaní nebo faxování pomocí tlačítek Bleskové volby.
