部件指南

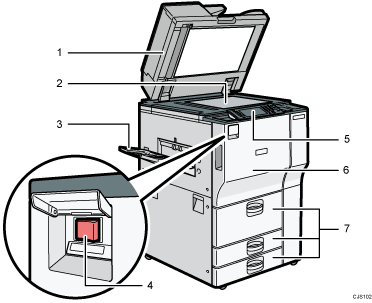

前视图和左视图

1. ADF

   放低ARDF压住曝光玻璃上的原稿。

   如果将一叠原稿装到ADF中，ADF就会一张张地自动输送原稿。

2. 曝光玻璃

   将原稿面朝下放在此处。

3. 复印纸盘

   复印/打印的纸张和传真消息输送到此处。

4. 主电源开关

   若要操作机器，必须打开主电源开关。如果电源处于关闭状态，请打开开关盖，接通电源。

5. 控制面板

   请参见 机器控制面板的名称和功能指南。

6. 前盖

   打开前盖访问机器的内部。

7. 纸盘（纸盘1-3）

   在此处装纸。

   纸盘 1是串列纸盘，当右侧纸张用完时，左侧纸张会自动移动到右侧。

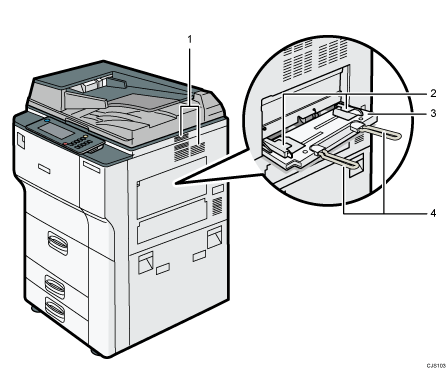

前视图和右视图

1. 通风孔

   防止过热。

2. 纸张导板

   通过手送台送纸时，请将纸张导板靠紧纸张。

3. 手送台

   用于在OHP投影胶片和标签纸（不干胶标签）上复印或打印。

4. 延伸板

   通过手送台送入A4纸张、8¹/₂ × 11或大尺寸纸张时，请拉出此延伸板。

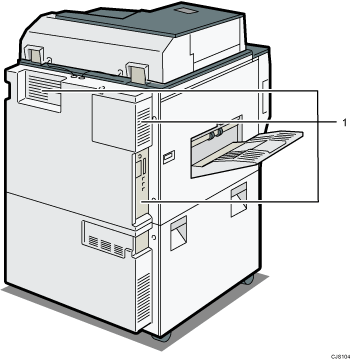

后视图和左视图

1. 通风孔

   防止过热。
