Guida ai componenti
Precedente
Non ostruire i fori di ventilazione posizionando oggetti nelle vicinanze o appoggiando oggetti contro di essi. Se la macchina si surriscalda si potrebbero verificare dei guasti.

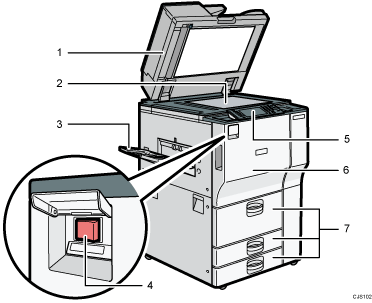

Vista anteriore sinistra
ADF
Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.
Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.
Vetro di esposizione
Posizionare gli originali a faccia in giù.
Vassoio copie
Copie, fax e stampe vengono consegnati qui.
Interruttore di alimentazione principale
Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, aprire lo sportello e accenderlo.
Pannello di controllo
Vedere Guida a nomi e funzioni del pannello di controllo della macchina.
Sportello anteriore
Aprire per accedere all'interno della macchina.
Vassoi carta (vassoi 1–3)
Caricare la carta qui.
Il vassoio 1 è un vassoio tandem in cui la carta sul lato sinistro viene trasportata automaticamente verso destra quando la carta su questo lato è esaurita.

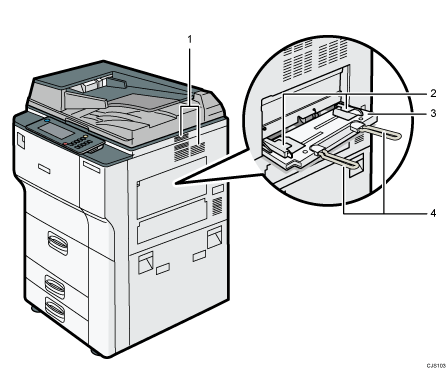

Vista anteriore destra
Fori di ventilazione
Evitano il surriscaldamento.
Guide della carta
Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.
Vassoio bypass
Da usare per copie o stampe su lucidi ed etichette (etichette adesive).
Estensione
Estrarre l'estensione quando si caricano fogli in formato A4
, 81/2 × 11 o superiore nel vassoio bypass.

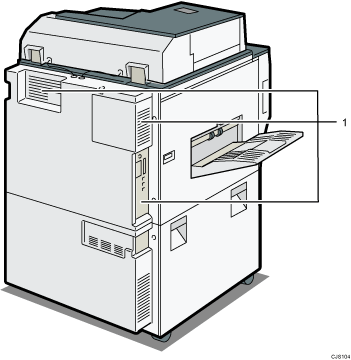

Vista posteriore sinistra
Fori di ventilazione
Evitano il surriscaldamento.
