No coloque ni apoye objetos sobre los orificios de ventilación ya que los estará obstruyendo. Si la máquina se sobrecalienta, se puede producir una avería.

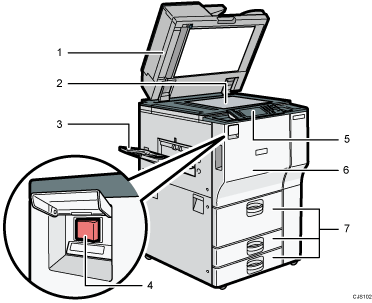

Vista delantera e izquierda
ADF
Baje el ADF sobre los originales situados sobre el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.
Cristal de exposición
Coloque aquí los originales hacia abajo.
Bandeja de copias
El papel copiado o impreso y los mensajes de fax se entregan aquí.
Interruptor de alimentación principal
Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, abra la tapa y encienda el interruptor.
Panel de mandos
Consulte Guía de nombres y funciones del panel de mandos de la máquina.
Tapa frontal
Ábrala para acceder al interior de la máquina.
Bandejas de papel (bandejas 1-3)
Cargue el papel aquí.
La bandeja 1 es una bandeja tándem, que hace que el papel que hay en el lado de la izquierda pasa automáticamente a la derecha cuando se acaba el papel en este lado.

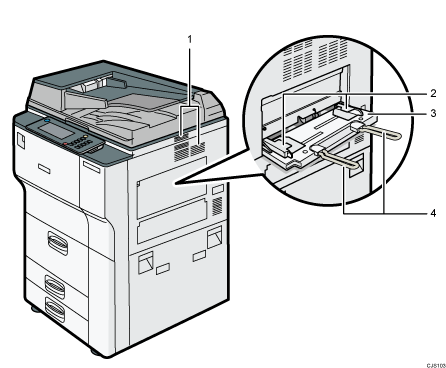

Vista delantera y derecha
Orificios de ventilación
Evitan un sobrecalentamiento.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Bandeja bypass
Para copiar o imprimir en transparencias OHP y papel de etiqueta (etiquetas adhesivas).
Extensor
Saque el extensor cuando cargue hojas de tamaño A4
, 81/2 × 11 o superior en la bandeja de papel bypass.

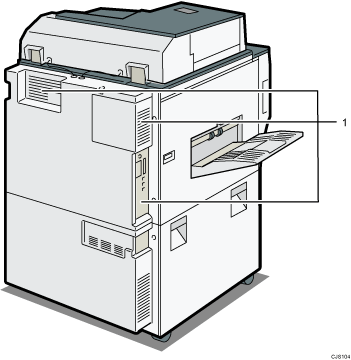

Vista posterior e izquierda
Orificios de ventilación
Evitan un sobrecalentamiento.
