Anleitung zu Komponenten

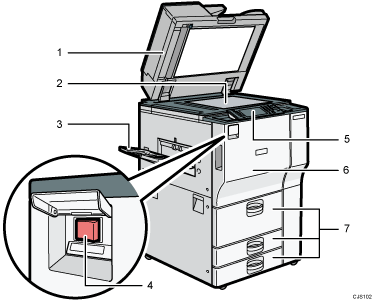

Vorderansicht und linke Seitenansicht

1. ADF

   Senken Sie den ADF über die Vorlagen auf dem Belichtungsglas.

   Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.

2. Vorlagenglas

   Legen Sie die Vorlagen mit der Bildseite nach unten auf.

3. Kopiermagazin

   Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.

4. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, die Abdeckung öffnen und den Schalter betätigen.

5. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

6. Vordere Abdeckung

   Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.

7. Papiermagazine (Magazine 1 - 3)

   Legen Sie hier Papier ein.

   Magazin 1 ist ein Tandemmagazin, bei dem das Papier automatisch von der linken zur rechten Seite verschoben wird, wenn es dort zur Neige gegangen ist.

Vorderansicht und rechte Seitenansicht

1. Lüftungsöffnungen

   Vermeiden Überhitzung.

2. Papierführungen

   Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.

3. Bypass

   Zum Kopieren und Drucken auf OHP-Folien und Etikettpapier (selbstklebende Etiketten).

4. Bypass-Verlängerung

   Wenn Sie Papier in den Bypass einlegen, das größer ist als A4, 8¹/₂ × 11, ziehen Sie die Verlängerung heraus.

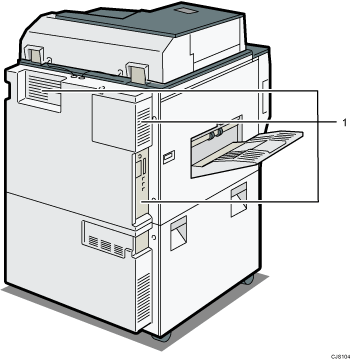

Rückansicht und linke Seitenansicht

1. Lüftungsöffnungen

   Vermeiden Überhitzung.
