外部：前视图

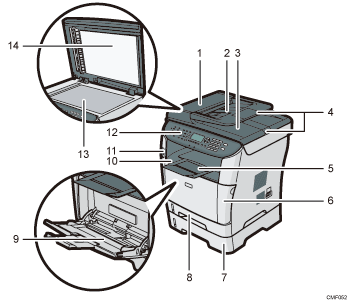

带编号的正面视图插图

  1. ADF（自动送稿器）盖

    打开此盖可取出卡在ADF中的原稿。

  2. ADF进纸盘

    在此处放置一叠原稿。它们将自动送入。此纸盘最多可放置35张普通纸。

  3. ADF输出盘

    通过ADF扫描的原稿在此输出。

  4. ADF纸盘延伸板

    如果在ADF进纸盘中放置的纸张比A4长，则延伸此处。

  5. 挡板

    提起此挡板可以防止纸张掉落。

  6. 前盖

    打开此盖更换打印碳粉盒或取出卡纸。

  7. 纸盘2（选购件）

    此纸盘最多可放置250张普通纸。

  8. 纸盘1

    此纸盘最多可放置250张普通纸。

  9. 手送台

    此纸盘最多可放置50张普通纸。

  10. 输出纸盘

    打印的纸张在此输出。最多可装入125页普通纸。

  11. USB闪存盘端口

    插入USB闪存盘可以使用扫描到USB功能存储扫描的文件。

  12. 控制面板

    包括控制机器的屏幕和按键。

  13. 曝光玻璃

    一页一页在此处放置原稿。

  14. 曝光玻璃上盖

    打开此盖在曝光玻璃上放置原稿。
