类型3和4的组件指南

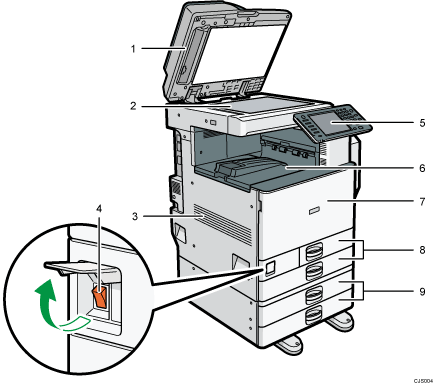

前视图和左视图

1. 曝光玻璃盖板、ARDF或一次通过双面扫描ADF

   （图中显示了ARDF。）

   将曝光玻璃盖或ADF压在置于曝光玻璃的原稿上。

   如果将一叠原稿装到ADF中，ADF就会一张张地自动输送原稿。

   ARDF会扫描原稿的两面，一次一面。

   一次通过的双面扫描ADF可以同时扫描原稿的两面。

2. 曝光玻璃

   将原稿面朝下放在此处。

3. 通风孔

   防止过热。

4. 主电源开关

   若要操作机器，必须打开主电源开关。如果电源处于关闭状态，请打开开关盖，接通电源。

5. 控制面板

   请参见 机器控制面板的名称和功能指南。

6. 内纸盘 1

   复印/打印的纸张和传真消息输送到此处。

7. 前盖

   打开前盖访问机器的内部。

8. 纸盘（纸盘1-2）

   在此处装纸。

9. 下纸盘

   在此处装纸。

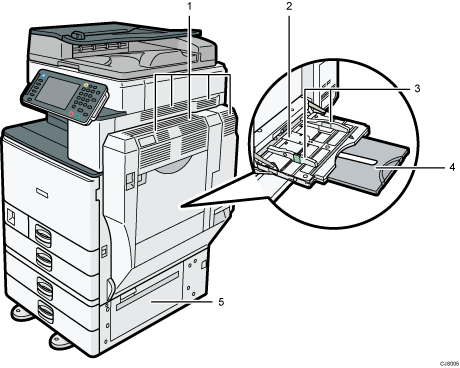

前视图和右视图

1. 通风孔

   防止过热。

2. 手送台

   用于在OHP投影胶片和标签纸（不干胶标签）上复印或打印。

3. 纸张导板

   通过手送台送纸时，请将纸张导板靠紧纸张。

4. 延伸板

   通过手送台送入的纸张大于A4、8¹/₂ × 11时，请拉出此延伸板。

5. 右下盖

   卡纸时打开此盖。

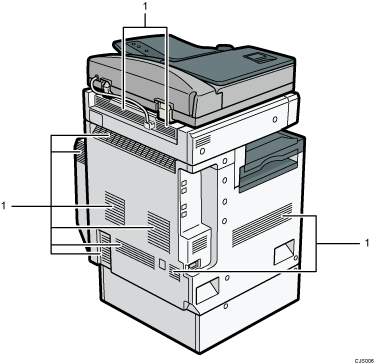

后视图和左视图

1. 通风孔

   防止过热。
