Framifrån

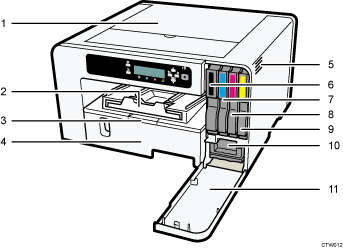

bild av maskinkropp med numrerade detaljer

  1. Övre lucka

    I vanliga fall håller du den här luckan stängd. Om ett pappersstopp inte kan lokaliseras eller om pappret är svårt att avlägsna, kan du kontrollera papprets status från maskinens ovansida.

  2. Utmatningsramp

    Utskrifter matas till utmatningsfacket

    Dra ut denna för att hålla utskrifter i större pappersformat på plats.

  3. Förlängd lucka till papperskassett (SG 7100DN)

    Dra ut den här luckan när du använder förlängningen till papperskassetten för att förhindra att damm kommer in i kassetten.

    Dra inte ut luckan om du inte använder förlängningen.

  4. Kassett 1

    Fyll på papper här.

    ikon, region B (främst Nordamerika)

    Om du vill skriva ut på större papper än A4- eller Letter-format drar du ut kassettens förlängning.

  5. Ventilationsöppningar

    Här cirkulerar luft så att maskinens insida inte blir för varm. Luta aldrig något mot luftgallret och blockera det aldrig på något sätt. Om maskinens insida blir för varm kan ett maskinhaveri uppstå.

  6. Skrivarpatron (svart)

  7. Skrivarpatron (cyan)

  8. Skrivarpatron (magenta)

  9. Skrivarpatron (gul)

  10. Bläckuppsamlare

  11. Höger frontlucka

    I vanliga fall håller du den här luckan stängd. Öppna luckan när du behöver installera eller byta skrivarpatron eller bläckuppsamlare.
