Vista frontal

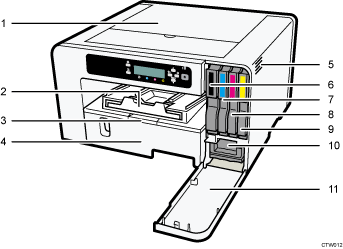

ilustração com numeração do equipamento

  1. Tampa superior

    Por norma, mantenha esta tampa fechada. Se não conseguir localizar os encravamentos de papel ou não for possível remover o papel encravado facilmente, pode verificar o estado do papel na parte superior do equipamento.

  2. Bandeja de saída

    As impressões são entregues na bandeja de saída.

    Retire quando utilizar papel grande para impedir a queda do papel impresso.

  3. Extensor de tampa da bandeja de papel (SG 7100DN)

    Puxe esta tampa quando utilizar o extensor da bandeja, para proteger a bandeja contra as poeiras.

    Não puxe esta tampa para fora se não utilizar a unidade extensora.

  4. Bandeja 1

    Coloque papel aqui.

    Ícone da Região B(principalmente América do Norte)

    Se pretender imprimir em papel de tamanho superior a formato A4 ou letter, puxe o extensor da bandeja para fora.

  5. Saída de ventilação

    O ar entra aqui para impedir o aquecimento excessivo no interior do equipamento. Não encoste nada à saída de ventilação nem a bloqueie de nenhuma forma. Se o interior do equipamento ficar muito quente, pode ocorrer uma avaria.

  6. Cartucho de impressão (preto)

  7. Cartucho de impressão (ciano)

  8. Cartucho de impressão (magenta)

  9. Cartucho de impressão (amarelo)

  10. Unidade de desperdícios de tinta

  11. Tampa frontal direita

    Por norma, mantenha esta tampa fechada. Abra-a apenas quando tiver de instalar ou substituir um cartucho de impressão ou a unidade de desperdícios de tinta.
