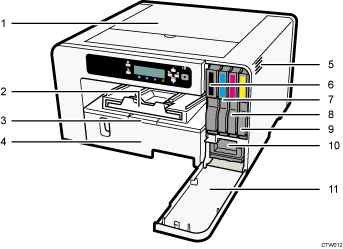

Widok z przodu

Górna pokrywa

Pokrywa powinna być zawsze zamknięta. Jeśli nie można ustalić miejsca zacięcia się papieru lub w przypadku trudności z wyciągnięciem zaciętego papieru, można sprawdzić stan papieru poprzez dostęp od góry urządzenia.

Taca wyjściowa

Wydruki trafiają na tacę wyjściową.

Wyciągnij przy stosowaniu papieru o dużym formacie, aby wydruki nie spadały z kasety.

Przedłużenie pokrywy kasety na papier (SG 7100DN)

Pokrywę tę należy wyciągnąć przy stosowaniu przedłużenia kasety, aby zapobiec kurzeniu się kasety.

Pokrywy nie należy wyciągać, jeśli zespół przedłużenia nie jest używany.

Kaseta 1

Tutaj załaduj papier.

(głównie Ameryka Północna)

Jeżeli chcesz drukować na papierze większym niż formatu A4 lub Letter, wyciągnij przedłużenie kasety 1.

Otwór wentylacyjny

Jest to miejsce przepływu powietrza chłodzącego wnętrze urządzenia, aby zabezpieczyć je przed przegrzaniem. Nie należy zasłaniać wentylatora ani blokować go w jakikolwiek sposób. Zbyt duże nagrzanie się wnętrza urządzenia może być przyczyną jego uszkodzenia.

Moduł drukujący (czarny)

Moduł drukujący (cyjan)

Moduł drukujący(magenta)

Pojemnik z tuszem (żółty)

Pojemnik na zużyty tusz

Prawa pokrywa przednia

Pokrywa powinna być zawsze zamknięta. Należy ją otwierać tylko w przypadku konieczności zainstalowania lub wymiany modułu drukującego lub pojemnika na zużyty tusz.
