Sett forfra

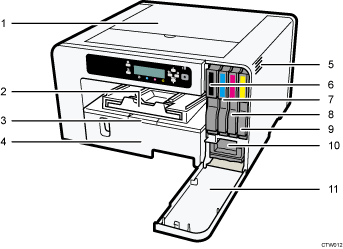

Illustrasjon av maskinkroppen med nummererte bildetekster

  1. Toppdeksel

    Vanligvis holdes dette dekslet lukket. Hvis du ikke kan finne papirstopp, eller det fastkjørte papiret ikke kan fjernes på en enkel måte, kan du kontrollere skriverens tilstand fra toppen.

  2. Mottaksbrett

    Utskriftene sendes til mottaksbrettet.

    Trekk ut denne når du bruker store ark, slik at du unngår at papiret faller ned.

  3. Forlengerdeksel for papirmagasin (SG 7100DN)

    Trekk ut dette dekselet når du bruker forlengeren for magasinet, slik at magasinet ikke blir støvete.

    Ikke trekk ut dette dekselet hvis du ikke bruker forlengerenheten.

  4. Magasin 1

    Legg i papiret her.

    Region B-ikon(hovedsakelig Nord-Amerika)

    Hvis du vil skrive ut på papir som er større enn A4 eller brevstørrelse, trekk ut forlengelsen for magasinet.

  5. Ventilasjonsåpning

    Skriveren bruker dette til å ventilere maskinens innside, slik at den ikke blir for varm. Ikke støtt noe mot ventilasjonsåpningen, eller blokker den på noen måte. Hvis maskinen blir for varm, kan det hende at den stopper.

  6. Skriverkassett (svart)

  7. Blekkassett (cyan)

  8. Skriverkassett (magenta)

  9. Skriverkassett (gul)

  10. Blekkoppsamler

  11. Høyre frontdeksel

    Vanligvis holdes dette dekslet lukket. Du må bare åpne dette dekslet når du må installere eller bytte ut en skriverkassett eller blekkoppsamleren.
