Elölnézet

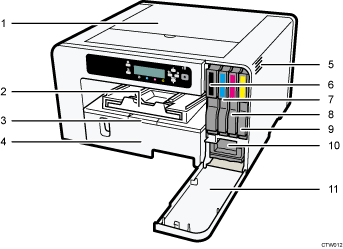

számozott magyarázó ábra, a készülék kívülről

  1. Felső fedél

    Normál esetben a fedelet tartsa becsukva. Ha nem tudja megállapítani a papír beszorulásának helyét vagy a beszorult papírt nem tudja könnyen eltávolítani, a készülék felső részéről ellenőrizheti a papírt.

  2. Kimeneti tálca

    A nyomatok a kimeneti tálcára kerülnek.

    Húzza ki, ha nagyméretű papírt használ, hogy ne essenek le a nyomatok!

  3. Papíradagoló fedél hosszabbító (SG 7100DN)

    Húzza ki ezt a fedelet, ha adagoló-hosszabbítót használ, hogy megelőzze a papíradagoló porosodását.

    Ne húzza ki ezt a fedelet, ha nem használja a hosszabbító egységet.

  4. 1. adagoló

    Ide helyezze be a papírt!

    'B' régió ikon(főleg Észak-Amerika)

    Ha A4-es méretnél nagyobb vagy levélméretben kíván nyomtatni, húzza ki az adagoló hosszabbítását.

  5. Szellőzőnyílás

    A szellőzőnyíláson keresztül áramlik a készülékbe a hűtésre szolgáló levegő. Hagyjon elegendő helyet a szellőzőnyílásnál! Ha a készülék belseje túlmelegszik, a készülék meghibásodhat.

  6. Festékkazetta (fekete)

  7. Festékkazetta (ciánkék)

  8. Festékkazetta (bíbor)

  9. Festékkazetta (sárga)

  10. Festékgyűjtő egység

  11. Jobb elülső fedél

    Normál esetben a fedelet tartsa becsukva. A fedelet csak akkor nyissa ki, ha be kell helyezni vagy ki kell cserélni a festékkazettát vagy a tintagyűjtő egységet.
