Edestä

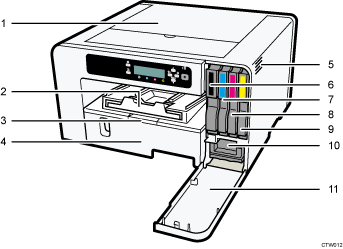

numeroitu kuva tulostimen rungosta

  1. Yläkansi

    Pidä tämä kansi suljettuna. Jos et pysty paikantamaan paperitukosta tai poistamaan sitä helposti, voit tarkistaa paperin tilanteen laitteen päältä.

  2. Luovutustaso

    Tulosteet luovutetaan luovutustasolle.

    Vedä jatke ulos suurikokoista paperia käytettäessä, jotta tulosteet eivät putoa.

  3. Paperikasetin kannen jatke (SG 7100DN)

    Vedä tämä kansi ulos kun käytät kasetin jatketta, niin kasetti ei pölyynny.

    Älä vedä tätä kantta ulos, jos et käytä jatketta.

  4. Kasetti 1

    Laita paperi tänne.

    alueen B kuvake(pääasiassa Pohjois-Amerikka)

    Jos haluat tulostaa A4/letter-kokoista arkkia suuremmalle paperille, vedä kasetin jatke ulos.

  5. Tuuletusaukko

    Ilma poistetaan tämän aukon kautta, jotta laitteen sisäosat eivät lämpenisi liikaa. Älä tuki tuuletusaukkoa. Laitteen sisäosien kuumeneminen voi aiheuttaa laitteen rikkoutumisen.

  6. Värikasetti (musta)

  7. Värikasetti (syaani)

  8. Värikasetti (magenta)

  9. Värikasetti (keltainen)

  10. Hukkavärisäiliö

  11. Oikea etukansi

    Pidä tämä kansi suljettuna. Avaa kansi vain, jos sinun on asennettava tai vaihdettava värikasetti tai hukkavärisäiliö.
