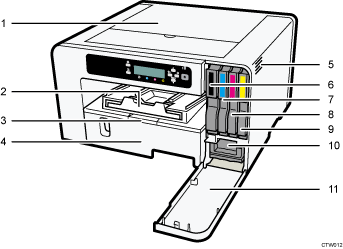

Vista frontal

ilustración del cuerpo de la máquina, ilustración con llamadas numeradas

Cubierta superior
Por lo general, deje esta cubierta cerrada. Si no puede encontrar los atascos de papel o no puede retirar el papel atascado fácilmente, puede comprobar el estado del papel desde la parte superior de la máquina.
Rampa de salida
Las impresiones se entregan en la rampa de salida.
Sáquela cuando utilice papel de gran tamaño para que el papel impreso no se caiga.
Extensión de la tapa de la bandeja de papel (SG 7100DN)
Tire de esta tapa cuando utilice la extensión de la bandeja, para evitar que entre polvo en la bandeja.
No tire de esta tapa si no utiliza la unidad de extensión.
Bandeja 1
Cargue el papel aquí.
(principalmente Norteamérica)
Si desea imprimir en papel con un tamaño superior a A4 o Letter, extraiga la extensión de la bandeja.
Respiradero
Por aquí entra aire para evitar que el interior de la máquina se caliente demasiado. No apoye nada sobre la zona de ventilación ni la bloquee. Si el interior de la máquina se calienta demasiado, puede producirse una avería.
Cartucho de impresión (negro)
Cartucho de impresión (cian)
Cartucho de impresión (magenta)
Cartucho de impresión (amarillo)
Unidad de recogida de tinta
Cubierta delantera derecha
Por lo general, deje esta cubierta cerrada. Abra esta cubierta solamente cuando necesite instalar o sustituir el cartucho de impresión o la unidad de recogida de tinta.
