Maskinen set forfra

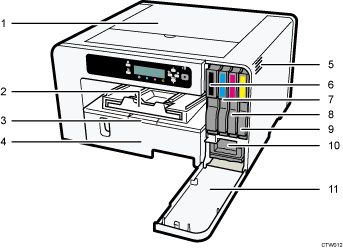

Nummereret illustration af maskinen

  1. Toplåge

    Denne låge skal som regel holdes lukket. Men hvis du ikke kan lokalisere papirstop eller har svært ved at fjerne fastklemt papir, kan du udrede problemet fra toppen af maskinen.

  2. Modtagebakke

    Udskrifter leveres i modtagebakken.

    Træk den ud, når du udskriver papir i stort format, så papiret ikke falder af.

  3. Forlænger til kassettelåge (SG 7100DN)

    Træk denne låge ud, når kassetteforlængeren bruges for at forhindre, at kassetten bliver støvet.

    Denne låge må ikke trækkes ud, hvis du ikke anvender forlængerenheden.

  4. Kassette 1

    Ilæg papir her.

    Region B-ikon(hovedsageligt Nordamerika)

    Hvis du vil udskrive i et format, der er større end A4 eller Letter, skal du trække bakkeforlængeren ud.

  5. Ventilation

    Luften ventileres her for at forhindre, at maskinen bliver overophedet. Der må ikke stilles ting op ad ventilationsåbningen, og den må ikke blokeres. Hvis maskinen bliver overophedet, kan der forekomme nedbrud.

  6. Tonerpatron (sort)

  7. Tonerpatron (cyan)

  8. Tonerpatron (magenta)

  9. Tonerpatron (gul)

  10. Blækopsamler

  11. Højre frontlåge

    Denne låge skal som regel holdes lukket. Åbn kun denne låge, hvis en tonerpatron eller blækopsamleren skal udskiftes.
