Exterior: vista frontal(modelo do Tipo 2)

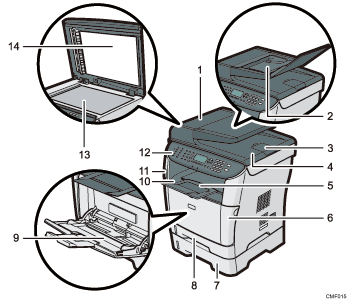

Ilustração da vista frontal com legendas numeradas

  1. Tampa do ARDF (Alimentador reversível automático de originais)

    Abra esta tampa para retirar originais encravados no ARDF.

  2. Bandeja de entrada para o ARDF

    Abra a tampa e empilhe os originais aqui. Estes serão alimentados automaticamente. Esta bandeja tem capacidade para 50 folhas de papel normal.

  3. Extensor para a bandeja de saída do ARDF

    Abra-o quando colocar papel mais comprido do que A4 na bandeja de entrada do ARDF.

  4. Bandeja de saída para o ARDF

    Os originais digitalizados com o ARDF são ejectados aqui.

  5. Guias-travão

    Levante esta guia para evitar que o papel caia.

  6. Tampa frontal

    Abra esta tampa para substituir o cartucho de impressão ou para retirar papel encravado.

  7. Bandeja 2 (opção)

    Esta bandeja tem capacidade para 250 folhas de papel normal.

  8. Bandeja 1

    Esta bandeja tem capacidade para 250 folhas de papel normal.

  9. Bandeja de alimentação manual

    Esta bandeja tem capacidade para 50 folhas de papel normal.

  10. Bandeja de Saída

    O papel impresso é ejectado aqui. Permite empilhar 125 folhas de papel normal.

  11. Porta para memória flash USB

    Introduza uma memória flash USB para guardar ficheiros digitalizados utilizando a função Scan to USB.

  12. Painel de Controlo

    Contém um ecrã e teclas para a operação do equipamento.

  13. Vidro de exposição

    Coloque os originais aqui, folha a folha.

  14. Tampa do vidro de exposição

    Abra esta tampa para colocar originais no vidro de exposição.
