Utvendig: Sett forfra (type 2-modell)

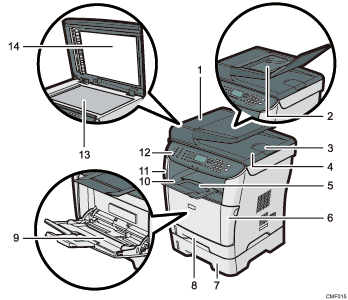

Utvendig visning med nummerering

  1. Deksel til ARDF (automatisk tosidig dokumentmater)

    Åpne dette dekselet for å fjerne originaler som sitter fast i ARDF.

  2. ARDF-magasin

    Åpne dekselet og legg bunker med originaler her. De mates automatisk. Dette magasinet kan inneholde inntil 50 ark vanlig papir.

  3. Forlenger for mottaksbrett for ARDF

    Forleng denne når du legger papir som er lengre enn A4 i ARDF-magasinet.

  4. Mottaksbrett for ARDF

    Originaler som er skannet med ARDF leveres hit.

  5. Stoppsperrer

    Løft denne sperren for å hindre at papir faller ut.

  6. Frontdeksel

    Åpne dette dekselet for å bytte skriverkassett eller fjerne fastkjørt papir.

  7. Magasin 2 (ekstrautstyr)

    Dette magasinet kan inneholde inntil 250 ark vanlig papir.

  8. Magasin 1

    Dette magasinet kan inneholde inntil 250 ark vanlig papir.

  9. Multiarkmater

    Dette magasinet kan inneholde inntil 50 ark vanlig papir.

  10. Mottaksbrett

    Utskrevet papir leveres hit. Du kan stable opptil 125 ark vanlig papir her.

  11. Port til USB-disk

    Sett inn en USB-minneenhet for å lagre skannede filer med Scan til USB-funksjonen.

  12. Kontrollpanel

    Inneholder en skjerm og taster for maskinkontroll.

  13. Glassplate

    Legg originalene her, ett ark av gangen.

  14. Deksel til glassplaten

    Åpne dette dekselet for å legge originaler på glassplaten.
