Buitenkant: vooraanzicht (Type 2 model)

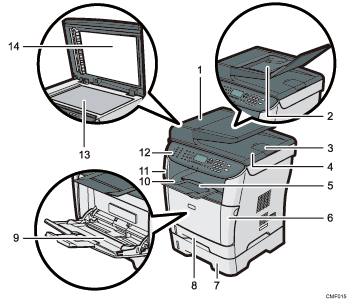

Genummerde illustratie van vooraanzicht

  1. ARDF-klep (automatische dubbelzijdige documentinvoer)

    Open deze klep om originelen die zijn vastgelopen in de ARDF te verwijderen.

  2. ARDF-invoerlade

    Open de klep en plaats de stapel met originelen hier. Ze worden automatisch ingevoerd. De lade kan maximaal 50 vellen normaal papier bevatten.

  3. Verlengstuk voor de ARDF-uitvoerlade

    Trek deze uit als u papier in de invoerlade voor de ARDF plaatst dat groter dan A4 is.

  4. ARDF-uitvoerlade

    Originelen die gescand zijn met de ARDF worden hier uitgevoerd.

  5. Papierstopper

    Zet dit klepje omhoog om te voorkomen dat het papier eraf valt.

  6. Voorpaneel

    Open dit paneel wanneer u een printcartridge moet vervangen of vastgelopen papier moet verwijderen.

  7. Lade 2 (optie)

    Deze lade kan maximaal 250 vellen normaal papier bevatten.

  8. Lade 1

    Deze lade kan maximaal 250 vellen normaal papier bevatten.

  9. Handinvoer

    De lade kan maximaal 50 vellen normaal papier bevatten.

  10. Uitvoerlade

    Hier wordt het afgedrukte papier uitgevoerd. U kunt hier tot 125 vellen normaal papier op elkaar plaatsen.

  11. USB-poort voor geheugenkaart

    Steek een USB-geheugenkaart in het apparaat om gescande bestanden op te slaan met de Scannen naar USB-functie.

  12. Bedieningspaneel

    Bevat een touchscreen display en knoppen voor de bediening van het apparaat.

  13. Glasplaat

    Plaats hier originelen vel voor vel.

  14. Afdekklep van de glasplaat

    Open deze klep om originelen op de glasplaat te plaatsen.
