Külső: Elölnézet (1. típusú modell)

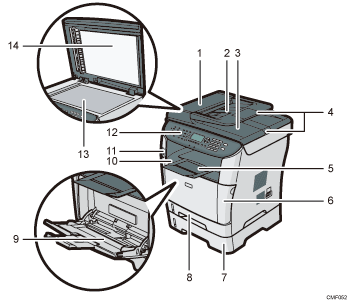

Elölnézet számozott feliratainak bemutatása

  1. ADF (Automatikus dokumentumadagoló) fedele

    Nyissa ki ezt a fedelet, ha az automatikus eredeti behúzóban elakadt eredetiket szeretné kivenni.

  2. ADF adagoló tálcája

    Ide helyezze az eredeti dokumenumköteget. A dokumentumok automatikusan beolvasásra kerülnek. A papíradagolóba legfeljebb 35 normál papírlapot lehet betölteni.

  3. ADF kiadótálcája

    Az automatikus eredeti behúzó használatával szkennelt eredetik ide kerülnek ki.

  4. ADF adagolók hosszabbítója

    Húzza ki, ha A4-nél hosszabb papírt tölt be az ADF bemeneti adagolóba.

  5. Ütközőléc

    A léc felemelésével a papír leesését akadályozhatja meg.

  6. Elülső fedél

    A festék hulladéktartályának kicseréléséhez vagy az elakadt papír eltávolításához ezt a fedelet nyissa fel.

  7. 2. adagoló (opcionális)

    A papíradagolóba legfeljebb 250 normál papírlapot lehet betölteni.

  8. 1. adagoló

    A papíradagolóba legfeljebb 250 normál papírlapot lehet betölteni.

  9. Kézi adagoló

    A papíradagolóba legfeljebb 50 normál papírlapot lehet betölteni.

  10. Kimeneti tálca

    A nyomtatás után a papír ide érkezik. Maximális kötegelő kapacitása 125 normál papírlap.

  11. USB flash memóriaport

    Helyezzen be egy USB memóriát a szkennelt fájlok tárolásához a Szkennelés USB-re funkció segítségével.

  12. Kezelőpanel

    Készülékvezérlő képernyőt és billentyűket tartalmaz.

  13. Üveglap

    Egyenként helyezze ide az eredetiket.

  14. Üveglap fedele

    Nyissa fel ezt a fedelet eredetik behelyezéséhez az üveglapra.
