Ydersiden set forfra (type 1-model)

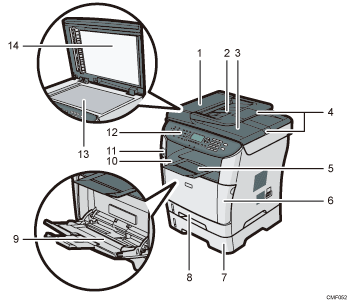

Nummererede illustrationer af forsiden

  1. Låge til ADF (automatisk dokumentføder)

    Åbn lågen for at fjerne originaler, der sidder fast i ADF'en.

  2. ADF'ens bakke

    Anbring en stak originaler her. De bliver indført automatisk. Denne bakke kan indeholde op til 35 ark almindeligt papir.

  3. ADF'ens modtagebakke

    Originaler, der scannes via ADF'en, udskrives her.

  4. Forlænger til ADF-bakker

    Forlæng disse, når der ilægges papir i ADF-bakken, som er længere end A4.

  5. Stopstyr

    Du kan forhindre, at papiret falder ned, ved at hæve denne papirstopper.

  6. Frontlåge

    Åbn denne låge for at udskifte printpatronen eller fjerne fastklemt papir.

  7. Kassette 2 (ekstraudstyr)

    Denne kassette kan indeholde op til 250 ark almindeligt papir.

  8. Kassette 1

    Denne kassette kan indeholde op til 250 ark almindeligt papir.

  9. Bypassbakke

    Denne kassette kan indeholde op til 50 ark almindeligt papir.

  10. Modtagebakke

    Udskrevet papir leveres her. Her kan stakkes op til 125 ark almindeligt papir.

  11. Port til USB-nøgle

    Der skal indsættes en USB-nøgle for at kunne lagre scannede filer ved hjælp af Scan til USB-funktionen.

  12. Betjeningspanel

    Indeholder en skærm og taster til maskinbetjening.

  13. Glasplade

    Anbring originaler her et ark ad gangen.

  14. Låge til glasplade

    Åbn lågen for at anbringe originaler på glaspladen.
