Konfigurace zásady IPsec

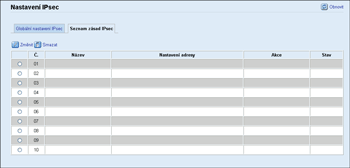

Pro zobrazení seznamu registrovaných standardů IPsec klepněte na kartu [Seznam zásad IPsec] na stránce nastavení zabezpečení IP.

Ilustrace obrazovky webového prohlížeče

Položka

Popis

Č.

Číslo zásady IPsec.

Název

Zobrazí název zásady IPsec.

Nastavení adresy

Zobrazí se níže uvedený filtr IP adres zásady IPsec:

Vzdálená adresa/délka předčíslí

Akce

Zobrazí akci zásady IPsec jako “Povolit”, “Zrušit” nebo “Vyžadovat zabezpečení”.

Stav

Zobrazí stav zásady IPsec jako “Aktivní” nebo “Neaktivní”.

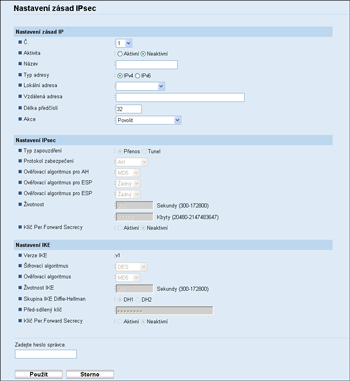

Chcete-li konfigurovat zásady IPsec, zvolte požadovanou zásadu IPsec a poté kliknutím na [Změnit] otevřete stránku “Nastavení zásad IPsec”. Následující nastavení lze provést na stránce “Nastavení zásad IPsec”.

Ilustrace obrazovky webového prohlížeče

Nastavení zásad IP

Položka

Popis

Č.

Pro zásadu IPsec zadejte číslo mezi 1 až 10. Číslo, které jste zadali, určí pozici zásady v seznamu zásad IPsec. Zásady se vyhledávají podle jejich pořadí v seznamu. Je-li číslo, které zadáváte, již přiřazeno jiné zásadě, zásada, kterou právě konfigurujete, dostane číslo původní zásady a číslování původní zásady a všech dalších se tomu přizpůsobí.

Aktivita

Vyberte povolení nebo zakázání zásady.

Název

Zadejte název zásady. Může obsahovat až 16 znaků.

Typ adresy

Zvolte IPv4 nebo IPv6 jako typ IP adresy, která bude použita v komunikaci IPsec.

Lokální adresa

Zobrazí IP adresu této tiskárny.

Vzdálená adresa

Zadejte adresu IPv4 nebo IPv6 zařízení, se kterým se má komunikovat. Může obsahovat až 39 znaků.

Délka předčíslí

Zadejte délku předpony vzdálené adresy a použijte přitom hodnoty od 1 do 128. Pokud se toto nastavení ponechá prázdné, automaticky se zvolí „32“ (IPv4) nebo „128“ (IPv6).

Akce

Z následujících možností vyberte, jak budou zpracovány pakety IP:

  • [Povolit]: IP pakety se odesílají a přijímají bez uplatnění IPsec.

  • [Zrušit]: IP pakety se vyhodí.

  • [Vyžadovat zabezpečení]: IPsec se používá u odesílaných i u přijímaných IP paketů.

Jestliže jste zvolili [Vyžadovat zabezpečení], musíte nakonfigurovat [Nastavení IPsec] a [Nastavení IKE].
Nastavení IPsec

Položka

Popis

Typ zapouzdření

Z následujících možností vyberte typ zapouzdření:

  • [Přenos]: Tento režim zvolte, když při komunikaci se zařízeními vyhovujícími IPsec chcete zabezpečit jenom užitečnou část IP paketu.

  • [Tunel]: Tento režim zvolte, když chcete zabezpečit všechny části všech IP paketů. Doporučujeme tento typ komunikace mezi bezpečnostními bránami (např. zařízení VPN).

Protokol zabezpečení

Z následující nabídky zvolte bezpečnostní protokol:

  • [AH]: Navazuje zabezpečenou komunikaci, která podporuje pouze ověření.

  • [ESP]: Navazuje zabezpečenou komunikaci, která podporuje ověření i šifrování dat.

  • [ESP&AH]: Navazuje zabezpečenou komunikaci, která podporuje šifrování dat a ověření paketů včetně hlaviček paketů. Upozorňujeme vás, že tento protokol nemůžete zadat, když je jako [Typ zapouzdření] zvolena možnost [Tunel].

Ověřovací algoritmus pro AH

Z následující nabídky vyberte algoritmus ověření, který se má použít, když je jako [Protokol zabezpečení] zvolena možnost [AH] nebo [ESP&AH]:

[MD5], [SHA1]

Šifrovací algoritmus pro ESP

Z následující nabídky vyberte šifrovací algoritmus, který bude použit, když je jako [Protokol zabezpečení] zvoleno [ESP] nebo [ESP&AH]:

[Žádný], [DES], [3DES], [AES-128], [AES-192], [AES-256]

Ověřovací algoritmus pro ESP

Z následující nabídky vyberte ověřovací algoritmus, který bude použit, když je jako [ESP] zvolen [Protokol zabezpečení]:

[MD5], [SHA1]

Životnost

Zadejte životnost IPsec SA (Security Association) jako časový úsek nebo objem dat. SA vyprší, když zadaný časový úsek uplyne nebo zadaný objem dat dosáhne objemu přenesených dat.

Jestliže zadáte časový úsek i objem dat, SA uplyne při splnění jednoho nebo druhého kritéria a nová SA se získá vyjednáváním.

Pro stanovení životnosti SA jako časového úseku zadejte počet sekund.

Pro stanovení životnosti SA jako objemu dat zadejte počet KB.

Klíč Per.Forward Secrecy

Vyberte, zda chcete povolit nebo zakázat metodu PFS (Perfect Forward Secrecy).
Nastavení IKE

Položka

Popis

Verze IKE

Zobrazí se verze IKE.

Šifrovací algoritmus

Z následující nabídky vyberte šifrovací algoritmus:

[DES], [3DES], [AES-128], [AES-192], [AES-256]

Ověřovací algoritmus

Z následující nabídky vyberte ověřovací algoritmus:

[MD5], [SHA1]

Životnost IKE

Zadejte životnost ISAKMP SA jako časový úsek. Zadejte počet sekund.

Skupina IKE Diffie-Hellman

Z následující nabídky vyberte skupinu Diffie-Hellman, která se použije při tvorbě šifrovacího klíče IKE:

[DH1], [DH2]

Před-sdílený klíč

Zadejte klíč PSK (Pre-Shared Key), který se má použít pro ověření komunikujícího zařízení. Může obsahovat až 32 znaků.

Klíč Per.Forward Secrecy

Vyberte, zda chcete povolit nebo zakázat metodu PFS (Perfect Forward Secrecy).
