Informatie over onderdelen (voornamelijk Europa)

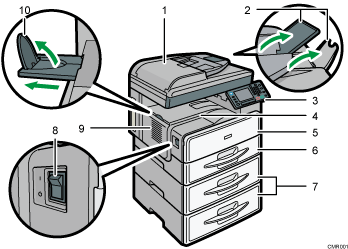

Aanzicht vanaf de voor- en linkerkant

1. Glasplaatklep of ADF

   Deze afbeelding laat de ADF zien.

   Sluit de klep van de glasplaat of de automatische documentinvoer (ADF) op de originelen die op de glasplaat zijn geplaatst.

   Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.

2. Verlengstukken

   Breng deze verlengstukken omhoog om groot papier te ondersteunen.

3. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

4. Interne lade

   Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

5. Voorpaneel

   U kunt deze panelen openen om toegang te krijgen tot de binnenkant van het apparaat.

6. Papierlade

   Hier plaatst u het papier in.

7. Papierinvoereenheid (lade 2 en lade 3)

   Hier plaatst u het papier in.

8. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.

9. Ventilatiegaten

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

10. Informatie over interne lades

    Open de eindgeleider en breng deze omhoog voor het ondersteunen van groot papier.

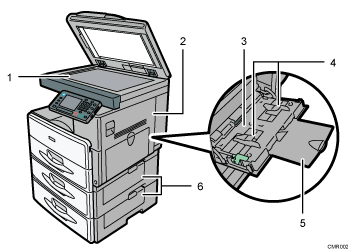

Aanzicht vanaf de voor- en rechterkant

1. Glasplaat

   Plaats originelen hier met de bedrukte zijde naar beneden.

2. Rechterpaneel

   Open deze klep om vastgelopen papier uit de papierlade te verwijderen.

3. Handinvoer

   Hiermee kunt u OHP-transparanten en etiketten (klevende etiketten) kopiëren of erop afdrukken.

4. Papiergeleiders

   Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

5. Verlengstuk

   Trek dit verlengstuk uit als u papier via de handinvoer laadt.

6. Rechter onderpaneel

   Open deze klep wanneer papier is vastgelopen.

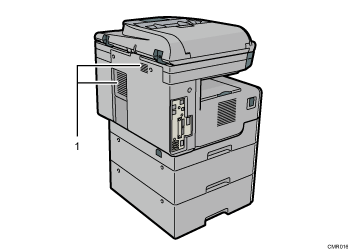

Aanzicht vanaf de achter- en linkerkant

1. Ventilatiegaten

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.
