Guida ai componenti (principalmente Europa)

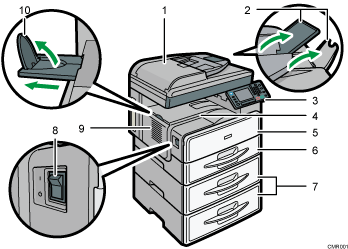

Vista anteriore sinistra

1. Coprioriginali o ADF

   (L'illustrazione mostra l'ADF).

   Abbassare il coprioriginali o l'ADF sopra gli originali posizionati sul vetro di esposizione.

   Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.

2. Estensioni

   Sollevare le estensioni per sostenere la carta di grande formato.

3. Pannello di controllo

   Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

4. Vassoio interno

   Copie, fax e stampe vengono consegnati qui.

5. Sportello anteriore

   Aprire per accedere all'interno della macchina.

6. Vassoio carta

   Caricare la carta qui.

7. Unità vassoio carta (vassoio 2 e vassoio 3)

   Caricare la carta qui.

8. Interruttore di alimentazione principale

   Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, accendere l'interruttore.

9. Fori di ventilazione

   Evitano il surriscaldamento.

10. Guida vassoio interno

    Aprire e sollevare la protezione terminale per sostenere la carta di grandi dimensioni.

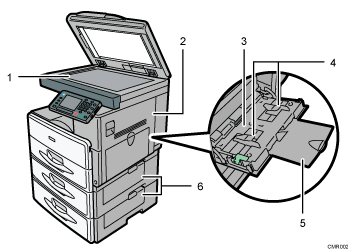

Vista anteriore destra

1. Vetro di esposizione

   Posizionare gli originali a faccia in giù.

2. Sportello destro

   Aprire questo coperchio per rimuovere la carta inceppata dall'unità vassoio carta.

3. Vassoio bypass

   Da usare per copie o stampe su lucidi ed etichette (etichette adesive).

4. Guide della carta

   Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.

5. Estensione

   Estrarre l'estensione per caricare la carta nel vassoio bypass.

6. Sportello destro inferiore

   Aprire questo sportello quando si verifica un inceppamento carta.

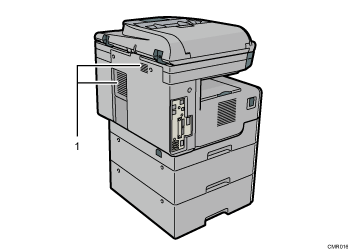

Vista posteriore sinistra

1. Fori di ventilazione

   Evitano il surriscaldamento.
