Guía de componentes (principalmente Norteamérica)

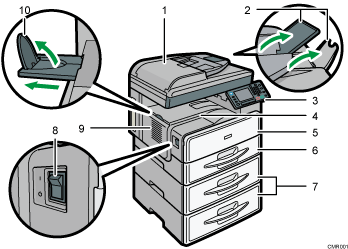

Vista delantera e izquierda

1. ADF

   Baje el ADF sobre los originales situados sobre el cristal de exposición.

   Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.

2. Extensores

   Eleve estos extensores para admitir papel de formato mayor.

3. Panel de mandos

   Consulte Guía de nombres y funciones del panel de mandos de la máquina.

4. Bandeja interna

   El papel copiado o impreso y los mensajes de fax se entregan aquí.

5. Tapa frontal

   Ábrala para acceder al interior de la máquina.

6. Bandeja de papel

   Cargue el papel aquí.

7. Unidad de bandeja de papel (Bandeja 2 y Bandeja 3)

   Cargue el papel aquí.

8. Interruptor de alimentación principal

   Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.

9. Orificios de ventilación

   Evitan un sobrecalentamiento.

10. Guía de bandeja interna

    Abra y levante el tope final para que se pueda colocar papel grande.

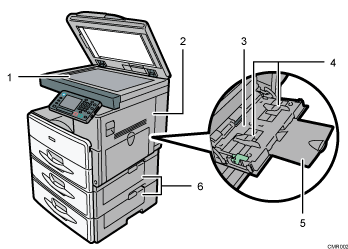

Vista delantera y derecha

1. Cristal de exposición

   Coloque aquí los originales hacia abajo.

2. Tapa derecha

   Abra esta tapa para retirar el papel atascado que se ha alimentado desde la bandeja de papel.

3. Bandeja bypass

   Para copiar o imprimir en transparencias OHP y papel de etiqueta (etiquetas adhesivas).

4. Guías de papel

   Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.

5. Extensor

   Despliegue el extensor para colocar papel en la bandeja bypass

6. Tapa derecha inferior

   Abra esta tapa cuando se produzca un atasco.

Vista posterior e izquierda

1. Orificios de ventilación

   Evitan un sobrecalentamiento.
