Esta sección explica cómo especificar un tamaño personalizado de escaneo del área completa de un original. Si quiere escanear toda un área de un original de tamaño personalizado, seleccione [Tam. person.] como el tamaño escaneo.
Para mostrar la pantalla de ajustes de tamaño personalizado, en la pantalla inicial del escáner, pulse [Ajustes envío] > [Tamaño escaneo] > [Tam. person.] > [Esc. Parcial].
Las tablas que se muestran a continuación explican cómo medir los tamaños personalizados de los originales y cómo especificar los ajustes de escaneo en la pantalla de ajustes de tamaño personalizado.
Cómo medir tamaños
Orientación y colocación de originales |
Método de medición para escanear el área completa de un original con tamaño personalizado. |
|---|---|
En la orientación |
|
En la orientación |
|
en el cristal de exposición o en el ADF
del cristal de exposición o en el ADF.
Ajustes de escaneo en la pantalla de ajustes de tamaño personalizado
Tam. Original (X1 e Y1)
Especifique la longitud y anchura del original.
Introduzca el ancho y largo reales en [X1] e [Y1] respectivamente y, a continuación, pulse la tecla [
].Posición inicio (X2 e Y2)
Ajuste Posición inicio a 0 mm (0 pulgadas).
Introduzca "0" en [X2] y [Y2] y, continuación, pulse la tecla [
].Tamaño escaneo (X3 e Y3)
Especifique los mismos valores que para Tam. Original (X1, Y1).
Introduzca los mismos valores en [X3] e [Y3] que en Tam. Original (X1 e Y1 respectivamente) y, a continuación, pulse la tecla [
].
Para X1 e Y1, puede especificar 10 mm (0,4 pulgadas) o más.
Al escanear originales con [Tam. person.], no puede introducir valores específicos en [Tam. Original] y [Posición inicio]. Para configurar el Tamaño escaneo, especifique primero el [Tamaño escaneo] y la [Posición inicio] y, a continuación, el [Tam. Original].

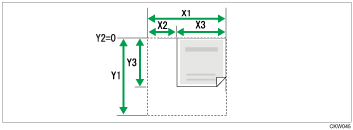

Para escanear un original cuyo tamaño es inferior a 10 mm (0,4 pulgadas), configure los parámetros como si estuviera escaneando parte de un original mayor de 10 mm (0,4 pulgadas). Por ejemplo: para escanear una carátula de un CD en el cristal de exposición, especifique X1 - X3 e Y1 - Y3 basándose en el esquema de abajo. Para más información sobre los procedimientos de escaneo, consulte Escaneo de parte de un original de tamaño personalizado.
Para más información sobre cómo colocar los originales, consulte Ajuste de originales.
