Außenseite: Vorderansicht

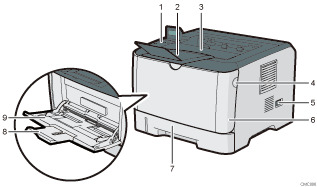

Nummerierte Abbildung Vorderansicht

  1. Bedienfeld

    Enthält Tasten für die Bedienung des Druckers und Anzeigen, in denen der Druckerstatus angezeigt wird.

  2. Endanschläge

    Ziehen Sie diesen Anschlag hoch, damit das Papier nicht herunterfällt.

  3. Ausgabefach

    Gedrucktes Papier wird hier ausgegeben. Bis zu 125 Blatt Normalpapier können hier gestapelt werden.

  4. Entriegelungsknopf der vorderen Abdeckung

    Öffnen Sie mit dieser Taste die vordere Abdeckung.

  5. Hauptschalter

    Mit diesem Schalter schalten Sie den Drucker ein und aus.

  6. Vordere Abdeckung

    Öffnen Sie diese Abdeckung, wenn Sie die Druckkartusche austauschen oder gestautes Papier entfernen möchten.

  7. Magazin 1

    Das Magazin kann bis zu 250 Blatt Normalpapier fassen.

  8. Bypass-Verlängerung

    Ziehen Sie diese Verlängerung heraus, um Papier in den Bypass einzulegen, wenn das Format größer als A4 SEF ist.

  9. Bypass

    Das Magazin kann bis zu 50 Blatt Normalpapier fassen.
