Informatie over onderdelen (voornamelijk in Europa)

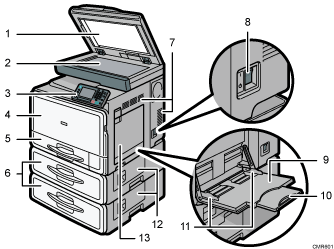

Aanzicht vanaf de voor- en rechterkant

1. Glasplaatklep of ADF

   Deze afbeelding laat de ADF zien.

   Sluit de klep van de glasplaat of de automatische documentinvoer (ADF) op de originelen die op de glasplaat zijn geplaatst.

   Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.

2. Glasplaat

   Plaats originelen hier met de bedrukte zijde naar beneden.

3. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

4. Voorpaneel

   U kunt deze panelen openen om toegang te krijgen tot de binnenkant van het apparaat.

5. Papierlade

   Hier plaatst u het papier in.

6. Papierinvoereenheid (lade 2 en lade 3)

   Hier plaatst u het papier in.

7. Ventilatiegaten

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

8. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.

9. Handinvoer

   Hiermee kunt u OHP-transparanten en etiketten (klevende etiketten) kopiëren of erop afdrukken.

10. Verlengstuk

    Trek dit verlengstuk uit als u vellen van A4, 8¹/₂ × 11 of groter in de handinvoer plaatst.

11. Papiergeleiders

    Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

12. Rechter onderpaneel

    Open deze klep wanneer papier is vastgelopen.

13. Rechterpaneel

    Open deze klep om vastgelopen papier uit de papierlade te verwijderen.

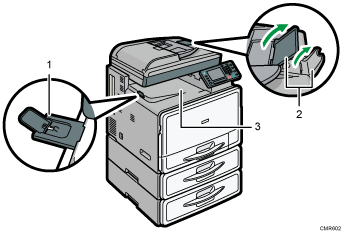

Aanzicht vanaf de voor- en linkerkant

1. Informatie over interne lades

   Open de eindgeleider en breng deze omhoog voor het ondersteunen van groot papier.

2. Verlengstukken

   Breng deze verlengstukken omhoog om groot papier te ondersteunen.

3. Interne lade

   Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

Aanzicht vanaf de achter- en linkerkant

1. Ventilatiegaten

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.
