Guida ai componenti (principalmente Europa)

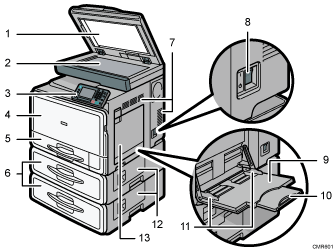

Vista anteriore destra

1. Coprioriginali o ADF

   (L'illustrazione mostra l'ADF).

   Abbassare il coprioriginali o l'ADF sopra gli originali posizionati sul vetro di esposizione.

   Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.

2. Vetro di esposizione

   Posizionare gli originali a faccia in giù.

3. Pannello di controllo

   Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

4. Sportello anteriore

   Aprire per accedere all'interno della macchina.

5. Vassoio carta

   Caricare la carta qui.

6. Unità vassoio carta (vassoio 2 e vassoio 3)

   Caricare la carta qui.

7. Fori di ventilazione

   Evitano il surriscaldamento.

8. Interruttore di alimentazione principale

   Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, accendere l'interruttore.

9. Vassoio bypass

   Da usare per copie o stampe su lucidi ed etichette (etichette adesive).

10. Estensione

    Estrarre l'estensione quando si caricano fogli più grandi del formato A4, 8¹/₂ × 11 o superiore nel vassoio bypass.

11. Guide della carta

    Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.

12. Sportello destro inferiore

    Aprire questo sportello quando si verifica un inceppamento carta.

13. Sportello destro

    Aprire questo coperchio per rimuovere la carta inceppata dall'unità vassoio carta.

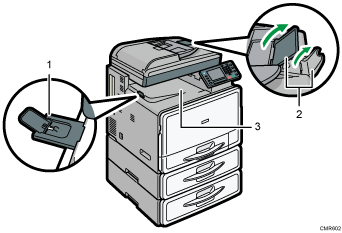

Vista anteriore sinistra

1. Guida vassoio interno

   Aprire e sollevare la protezione terminale per sostenere la carta di grandi dimensioni.

2. Estensioni

   Sollevare le estensioni per sostenere la carta di grande formato.

3. Vassoio interno

   Copie, fax e stampe vengono consegnati qui.

Vista posteriore sinistra

1. Fori di ventilazione

   Evitano il surriscaldamento.
