Collegamento all'interfaccia

Questa sezione spiega come individuare l'interfaccia della macchina e collegare la macchina in base all'ambiente di rete.

Per rimuovere l'interferenza RF è necessario utilizzare un cavo di interfaccia con nucleo di ferrite.

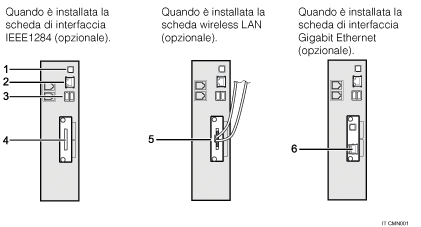

Illustrazione collegamento alle interfacce (illustrazione numerata)

Porta USB 2.0 [Tipo B]
Porta per collegare il cavo di interfaccia USB 2.0 [Tipo B]
Questa interfaccia permette alla macchina di stampare tramite connessione USB.
Porta 10BASE-T/100BASE-TX
Porta per collegare il cavo 10BASE-T o 100BASE-TX
Utilizzare questa interfaccia per collegare la macchina alla rete.
Interfaccia host USB
Porta di collegamento a un cavo o a un dispositivo di interfaccia USB
Usare questa interfaccia per collegare la macchina a un dispositivo di autenticazione schede, ad una tastiera esterna o a un adattatore Bluetooth.
Porta IEEE 1284 (opzionale)
Porta per il collegamento del cavo di interfaccia IEEE 1284
Porta wireless LAN (opzionale)
Porta per l'utilizzo di wireless LAN
Porta Gigabit Ethernet (opzionale)
Porta per collegare il cavo 1000BASE-T, 100BASE-TX o 10BASE-T
Utilizzare questa interfaccia per collegare la macchina alla rete.

Non è possibile installare contemporaneamente le seguenti tre opzioni: scheda di interfaccia IEEE 1284, scheda wireless LAN e scheda Gigabit Ethernet.
La porta Ethernet, la porta Gigabit Ethernet e l'unità interfaccia Wireless LAN non possono essere usate contemporaneamente. Se è installata la scheda Gigabit Ethernet, collegare il cavo Ethernet alla porta sulla scheda Gigabit Ethernet. La comunicazione con la macchina non riesce se i cavi sono connessi a entrambe le porte contemporaneamente. Se è installata l'unità di interfaccia Wireless LAN opzionale, è necessario impostare [Tipo LAN] su [Wireless LAN] in [Impost.interfaccia] in [Impost.di Sistema].
L'unità di interfaccia Bluetooth e l'unità interfaccia Wireless LAN non possono essere usate contemporaneamente.
