Guide relatif aux composants (principalement l'Europe)

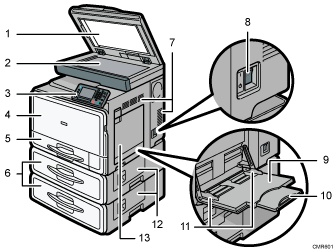

Vue avant droite

1. Capot de la vitre d'exposition ou ADF

   (L'illustration représente l'ADF.)

   Abaissez le cache de la vitre d'exposition ou l'ADF sur les originaux placés sur la vitre d'exposition.

   Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

2. Vitre d'exposition

   Placez-y les originaux, face vers le bas.

3. Panneau de commande

   Reportez-vous à Guide relatif aux noms et fonctions du panneau de commande de l'appareil.

4. Capot avant

   Ouvrez-le pour accéder à l'intérieur de l'appareil.

5. Magasin papier

   Chargez le papier ici.

6. Unité d'alimentation papier (Magasin 2 et Magasin 3)

   Chargez le papier ici.

7. Orifices de ventilation

   Évitez la surchauffe.

8. Interrupteur principal d'alimentation

   Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

9. Bypass

   Utilisez-le pour copier ou imprimer sur des transparents ou des étiquettes en papier (étiquettes adhésives).

10. Extension

    Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4, 8¹/₂ × 11 dans le Bypass.

11. Guides papier

    Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

12. Capot inférieur droit

    Ouvrez ce capot lorsqu'un incident papier survient.

13. Capot droit

    Ouvrez ce capot pour retirer le papier coincé dans la zone d'alimentation papier.

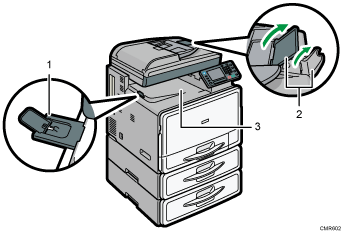

Vue avant gauche

1. Guide de réceptacle interne

   Ouvrez et soulevez le guide arrière pour prendre en charge du papier grand format.

2. Extensions

   Relevez ces extensions pour accueillir du papier de grand format.

3. Réceptacle interne

   Les copies, les pages imprimées et les télécopies sont distribuées ici.

Vue arrière gauche

1. Orifices de ventilation

   Évitez la surchauffe.
