Guía de componentes (principalmente Europa)

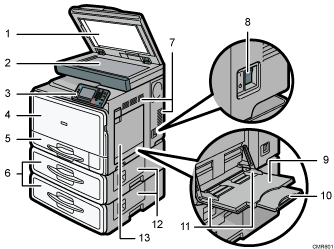

Vista delantera y derecha

1. Tapa de cristal de exposición o ADF

   (La ilustración muestra el ADF.)

   Baje la tapa del cristal de exposición o el ADF sobre los originales colocados en el cristal de exposición.

   Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.

2. Cristal de exposición

   Coloque aquí los originales hacia abajo.

3. Panel de mandos

   Consulte Guía de nombres y funciones del panel de mandos de la máquina.

4. Tapa frontal

   Ábrala para acceder al interior de la máquina.

5. Bandeja de papel

   Cargue el papel aquí.

6. Unidad de bandeja de papel (Bandeja 2 y Bandeja 3)

   Cargue el papel aquí.

7. Orificios de ventilación

   Evitan un sobrecalentamiento.

8. Interruptor de alimentación principal

   Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.

9. Bandeja bypass

   Para copiar o imprimir en transparencias OHP y papel de etiqueta (etiquetas adhesivas).

10. Extensor

    Saque el extensor cuando cargue hojas de tamaño A4, 8¹/₂ × 11 o superior en la bandeja de papel bypass.

11. Guías de papel

    Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.

12. Tapa derecha inferior

    Abra esta tapa cuando se produzca un atasco.

13. Tapa derecha

    Abra esta tapa para retirar el papel atascado que se ha alimentado desde la bandeja de papel.

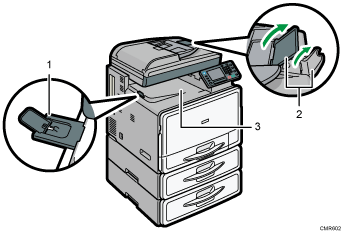

Vista delantera e izquierda

1. Guía de bandeja interna

   Abra y levante el tope final para que se pueda colocar papel grande.

2. Extensores

   Eleve estos extensores para admitir papel de formato mayor.

3. Bandeja interna

   El papel copiado o impreso y los mensajes de fax se entregan aquí.

Vista posterior e izquierda

1. Orificios de ventilación

   Evitan un sobrecalentamiento.
