Anleitung für Komponenten (hauptsächlich Europa)

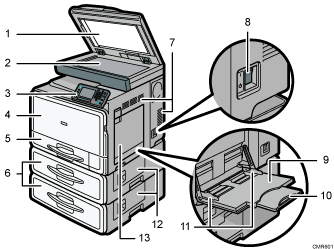

Vorderansicht und rechte Seitenansicht

1. Vorlagenglasabdeckung oder ADF

   (Diese Abbildung zeigt den ADF.)

   Senken Sie die Vorlagenglasabdeckung oder den ADF auf die Vorlagen, die sich auf dem Vorlagenglas befinden.

   Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.

2. Vorlagenglas

   Legen Sie die Vorlagen mit der Bildseite nach unten auf.

3. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

4. Vordere Abdeckung

   Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.

5. Papiermagazin

   Legen Sie hier Papier ein.

6. Papiereinzugseinheit (Magazin 2 und Magazin 3)

   Legen Sie hier Papier ein.

7. Lüftungsöffnungen

   Vermeiden Überhitzung.

8. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, schalten Sie den Hauptschalter ein.

9. Bypass

   Zum Kopieren und Drucken auf OHP-Folien und Etikettpapier (selbstklebende Etiketten).

10. Bypass-Verlängerung

    Wenn Sie Papier in den Bypass einlegen, das größer ist als A4, 8¹/₂ × 11, ziehen Sie die Verlängerung heraus.

11. Papierführungen

    Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.

12. Untere rechte Abdeckung

    Diese Abdeckung öffnen, wenn ein Papierstau auftritt.

13. Rechte Abdeckung

    Öffnen Sie diese Abdeckung und enfernen Sie das gestaute Papier aus dem Papiermagazin.

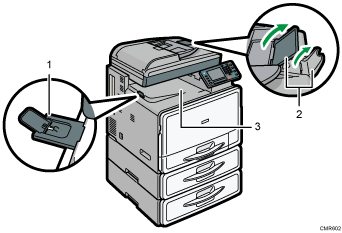

Vorderansicht und linke Seitenansicht

1. Führung der internen Ablage

   Öffnen und heben Sie den Endanschlag, um großformatiges Papier zu laden.

2. Verlängerungen

   Heben Sie diese Verlängerungen an, um großes Papier zu verwenden.

3. Interne Ablage

   Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.

Rückansicht und linke Seitenansicht

1. Lüftungsöffnungen

   Vermeiden Überhitzung.
