Guida ai componenti del Tipo 1 e 2

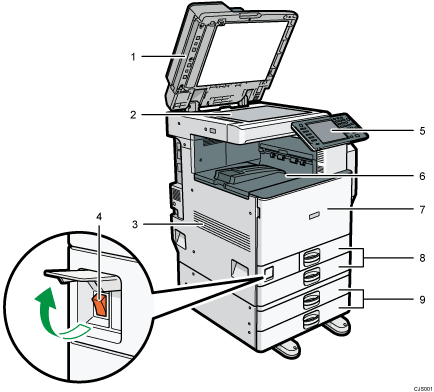

Vista anteriore sinistra

1. ARDF

   Abbassare l'ARDF sugli originali posizionati sul vetro di esposizione.

   Se si carica una pila di originali nell'ARDF, l'ARDF alimenta automaticamente gli originali uno alla volta. L'ARDF esegue la scansione di entrambe le facciate di un originale contemporaneamente.

2. Vetro di esposizione

   Posizionare gli originali a faccia in giù.

3. Fori di ventilazione

   Evitano il surriscaldamento.

4. Interruttore di alimentazione principale

   Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, aprire lo sportello e accenderlo.

5. Pannello di controllo

   Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

6. Vassoio interno 1

   Copie, fax e stampe vengono consegnati qui.

7. Sportello anteriore

   Aprire per accedere all'interno della macchina.

8. Vassoi carta (vassoio 1, 2)

   Caricare la carta qui.

9. Vassoi carta inferiori

   Caricare la carta qui.

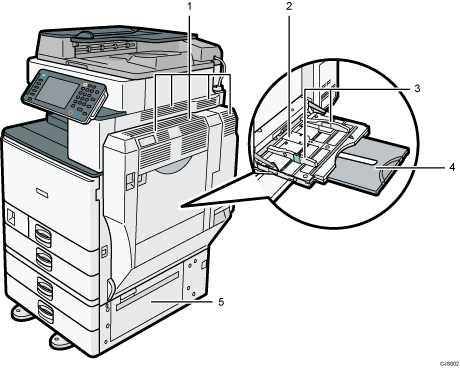

Vista anteriore destra

1. Fori di ventilazione

   Evitano il surriscaldamento.

2. Vassoio bypass

   Da usare per copie o stampe su lucidi ed etichette (etichette adesive).

3. Guide della carta

   Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.

4. Estensione

   Estrarre l'estensione quando si caricano fogli più grandi del formato A4 , 8¹/₂ × 11 nel vassoio bypass.

5. Sportello destro inferiore

   Aprire questo sportello quando si verifica un inceppamento carta.

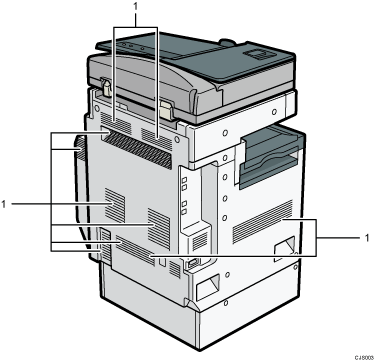

Vista posteriore sinistra

1. Fori di ventilazione

   Evitano il surriscaldamento.
