Blockieren Sie nicht die Lüftungsöffnungen, indem Sie Gegenstände davorstellen oder dagegenlehnen. Ist die Öffnung blockiert und das Gerät wird zu heiß, können Betriebstörungen die Folge sein.

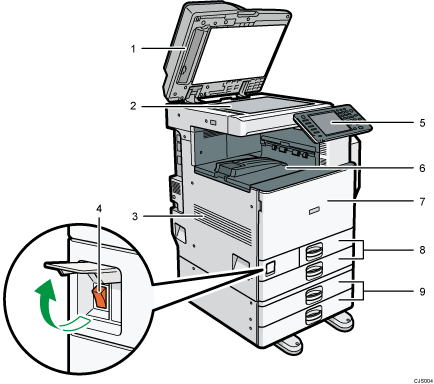

Vorderansicht und linke Seitenansicht
ARDF oder Dual-Scan-ADF
(Diese Abbildung zeigt den ARDF.)
Senken Sie den ADF über die Vorlagen auf dem Belichtungsglas.
Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.
Der ADRF scannt beide Seiten einer Vorlage gleichzeitig ein.
Der Dual-Scan-ADF scannt beide Seiten einer Vorlage gleichzeitig ein.
Vorlagenglas
Legen Sie die Vorlagen mit der Bildseite nach unten auf.
Lüftungsöffnungen
Vermeiden Überhitzung.
Hauptschalter
Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, die Abdeckung öffnen und den Schalter betätigen.
Bedienfeld
Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts
.Interne Ablage 1
Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.
Vordere Abdeckung
Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.
Papiermagazin (Magazine 1 - 2)
Legen Sie hier Papier ein.
Untere Papiermagazine
Legen Sie hier Papier ein.

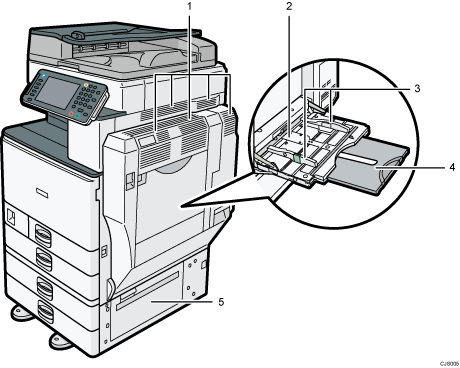

Vorderansicht und rechte Seitenansicht
Lüftungsöffnungen
Vermeiden Überhitzung.
Bypass
Zum Kopieren und Drucken auf OHP-Folien und Etikettpapier (selbstklebende Etiketten).
Papierführungen
Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.
Bypass-Verlängerung
Wenn Sie Papier in den Bypass einlegen, das größer als A4
, 81/2 × 11 ist, ziehen Sie die Bypass-Verlängerung heraus.Untere rechte Abdeckung
Diese Abdeckung öffnen, wenn ein Papierstau auftritt.

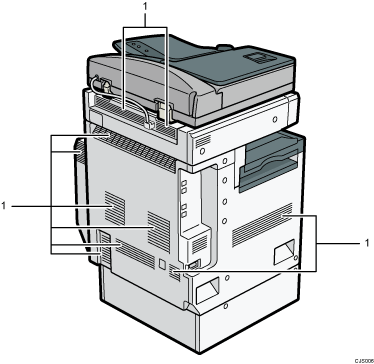

Rückansicht und linke Seitenansicht
Lüftungsöffnungen
Vermeiden Überhitzung.
Zum Abkühlen des Geräteinneren läuft der Ventilator eventuell noch weiter, nachdem das Gerät einen großen Druckjob beendet hat. Details finden Sie in der Fehlerbehebung.
