Dieser Abschnitt erläutert, wie die Schnittstelle des Geräts identifiziert und das Gerät in Übereinstimmung mit der Netzwerkumgebung angeschlossen wird.
|

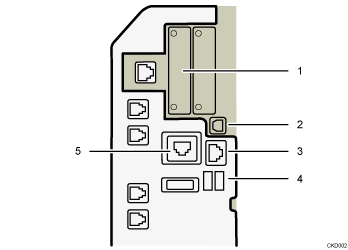

Steckplatz A
Installieren Sie eine optionale Schnittstellenkarte in diesem Steckplatz.
Der Steckplatz kann eine der folgenden Schnittstellenkarten aufnehmen:
IEEE1284-Schnittstellenkarte: Erforderlich, wenn Sie ein IEEE1284-Kabel an dieses Gerät zum Drucken anschließen möchten.
Wireless-LAN-Schnittstelleneinheit: Erforderlich, wenn Sie dieses Gerät an ein Wireless LAN anschließen möchten. Wenn die Einheit in Steckplatz A installiert ist, können Sie das Gerät an ein IEEE 802.11 a oder ein IEEE 802.11 b/g-Wireless LAN anschließen.
USB 2.0 Anschluss [Typ B]
Anschluss für das USB2.0-Schnittstellenkabel [Typ B]
Diese Schnittstelle ermöglicht dem Gerät das Drucken über USB-Verbindung.
10BASE-T/100BASE-TX-Anschluss
Anschluss für das 10BASE-T- oder 100BASE-TX-Kabel
Verwenden Sie diese Schnittstelle, um das Gerät an ein Netzwerk anzuschließen.
USB-Host-Schnittstelle
Anschluss zum Anschließen eines USB-Schnittstellenkabels
Verwenden Sie diese Schnittstelle, um das Gerät mit einem Karten-Authentifizierungsgerät, einer externen Tastatur oder mit Bluetooth zu verbinden.
Gigabit-Ethernet-Anschluss (optional)
Anschluss für ein 1000BASE-T-, 100BASE-TX- oder 10BASE-T-Kabel
Verwenden Sie diese Schnittstelle, um das Gerät an ein Netzwerk anzuschließen.
Steckplatz A kann nur ein Modul aufnehmen: Sie können immer nur eine IEEE 1284-Schnittstellenkarte oder eine Wireless-LAN-Schnittstelleneinheit in diesem Steckplatz installieren.
Der Ethernet- und Gigabit-Ethernet-Port und die Wireless-LAN-Schnittstelleneinheit können nicht gleichzeitig verwendet werden. Wenn die optionale Gigabit-Ethernet-Karte installiert ist, verbinden Sie das Ethernet-Kabel mit dem Anschluss an der Gigabit-Ethernet-Karte. Wenn Kabel mit beiden Anschlüssen gleichzeitig verbunden sind, wird die Kommunikation mit dem Gerät fehlschlagen. Wenn die optionale Wireless-LAN-Schnittstelle installiert ist, müssen Sie den [LAN-Typ] auf [Wireless LAN] in den [Schnittst.-Einst.] in [Systemeinstellungen] setzen.
Die Bluetooth-Schnittstelleneinheit und die Wireless-LAN-Karte können nicht gleichzeitig verwendet werden.
