Guía de componentes (principalmente Norteamérica)

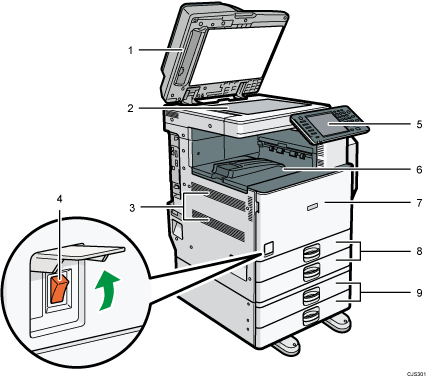

Vista delantera e izquierda

1. ADF

   Baje el ADF sobre los originales situados sobre el cristal de exposición.

   Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno.

   El ADF escanea ambas caras del original de una en una.

2. Cristal de exposición

   Coloque aquí los originales hacia abajo.

3. Orificios de ventilación

   Evitan un sobrecalentamiento.

4. Interruptor de alimentación principal

   Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, abra la tapa y encienda el interruptor.

5. Panel de mandos

   Consulte Guía de nombres y funciones del panel de mandos de la máquina.

6. Bandeja interna 1

   El papel copiado o impreso y los mensajes de fax se entregan aquí.

7. Tapa frontal

   Ábrala para acceder al interior de la máquina.

8. Bandejas de papel (bandejas 1-2)

   Cargue el papel aquí.

9. Bandejas de papel inferiores

   Cargue el papel aquí.

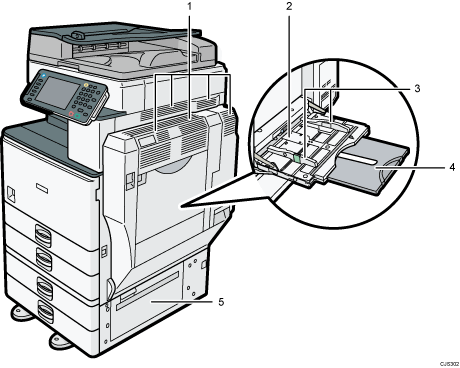

Vista delantera y derecha

1. Orificios de ventilación

   Evitan un sobrecalentamiento.

2. Bandeja bypass

   Para copiar o imprimir en transparencias OHP y papel de etiqueta (etiquetas adhesivas).

3. Guías de papel

   Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.

4. Extensor

   Saque el extensor cuando cargue hojas con tamaño superior a A4, 8¹/₂ × 11 en la bandeja de bypass.

5. Tapa derecha inferior

   Abra esta tapa cuando se produzca un atasco.

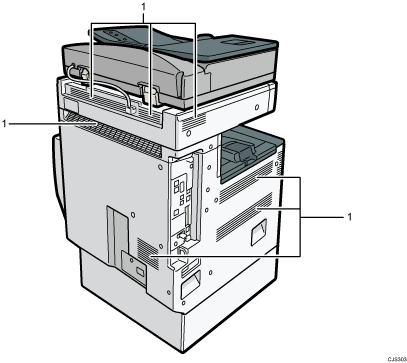

Vista posterior e izquierda

1. Orificios de ventilación

   Evitan un sobrecalentamiento.
