Informatie over onderdelen (voornamelijk in Europa en Azië)

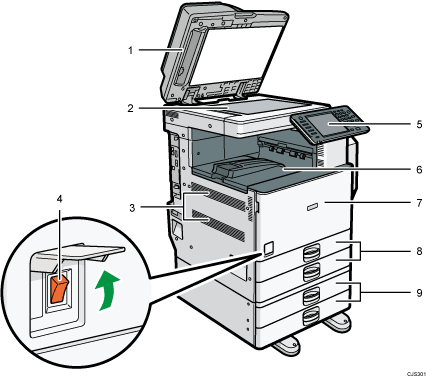

Aanzicht vanaf de voor- en linkerkant

1. Glasplaatklep of ADF

   Deze afbeelding laat de ADF zien.

   Sluit de klep van de glasplaat of de automatische documentinvoer (ADF) op de originelen die op de glasplaat zijn geplaatst.

   Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren. De ADF scant beide zijden van een origineel, waarbij deze één zijde per keer scant.

2. Glasplaat

   Plaats originelen hier met de bedrukte zijde naar beneden.

3. Ventilatiegaten

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

4. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Als dit niet het geval is, opent u het paneel en schakelt u deze in.

5. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

6. Interne lade 1

   Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

7. Voorpaneel

   U kunt deze panelen openen om toegang te krijgen tot de binnenkant van het apparaat.

8. Papierlade (lade 1-2)

   Hier plaatst u het papier in.

9. Onderste papierlades

   Hier plaatst u het papier in.

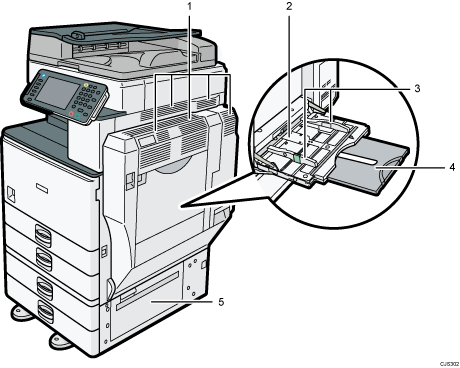

Aanzicht vanaf de voor- en rechterkant

1. Ventilatiegaten

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

2. Handinvoer

   Hiermee kunt u OHP-transparanten en etiketten (klevende etiketten) kopiëren of erop afdrukken.

3. Papiergeleiders

   Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.

4. Verlengstuk

   Trek dit verlengstuk uit als u vellen die groter zijn dan A4, 8¹/₂ × 11 in de handinvoer plaatst.

5. Rechter onderpaneel

   Open deze klep wanneer papier is vastgelopen.

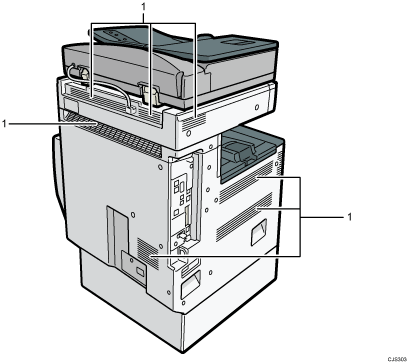

Aanzicht vanaf de achter- en linkerkant

1. Ventilatiegaten

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.
