Anleitung für Komponenten (hauptsächlich Europa und Asien)

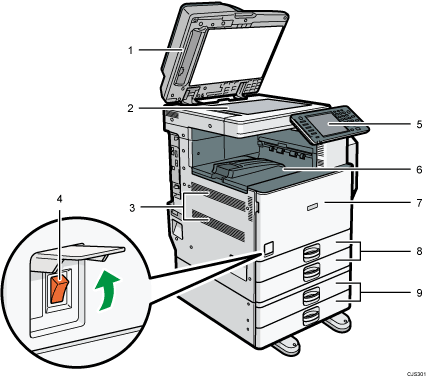

Vorderansicht und linke Seitenansicht

1. Vorlagenglasabdeckung oder ADF

   (Diese Abbildung zeigt den ADF.)

   Senken Sie die Vorlagenglasabdeckung oder den ADF auf die Vorlagen, die sich auf dem Vorlagenglas befinden.

   Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen. Der ADF scannt beide Seiten einer Vorlage gleichzeitig ein.

2. Vorlagenglas

   Legen Sie die Vorlagen mit der Bildseite nach unten auf.

3. Lüftungsöffnungen

   Vermeiden Überhitzung.

4. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, die Abdeckung öffnen und den Schalter betätigen.

5. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

6. Interne Ablage 1

   Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.

7. Vordere Abdeckung

   Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.

8. Papiermagazin (Magazine 1 - 2)

   Legen Sie hier Papier ein.

9. Untere Papiermagazine

   Legen Sie hier Papier ein.

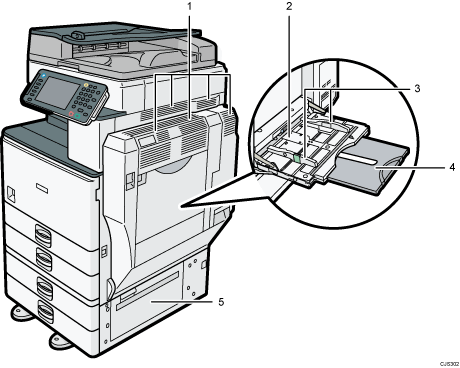

Vorderansicht und rechte Seitenansicht

1. Lüftungsöffnungen

   Vermeiden Überhitzung.

2. Bypass

   Zum Kopieren und Drucken auf OHP-Folien und Etikettpapier (selbstklebende Etiketten).

3. Papierführungen

   Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.

4. Bypass-Verlängerung

   Wenn Sie Papier in den Bypass einlegen, das größer als A4 , 8¹/₂ × 11 ist, ziehen Sie die Bypass-Verlängerung heraus.

5. Untere rechte Abdeckung

   Diese Abdeckung öffnen, wenn ein Papierstau auftritt.

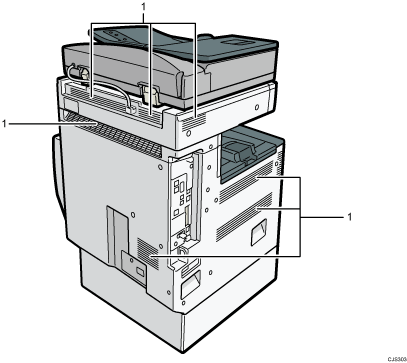

Rückansicht und linke Seitenansicht

1. Lüftungsöffnungen

   Vermeiden Überhitzung.
